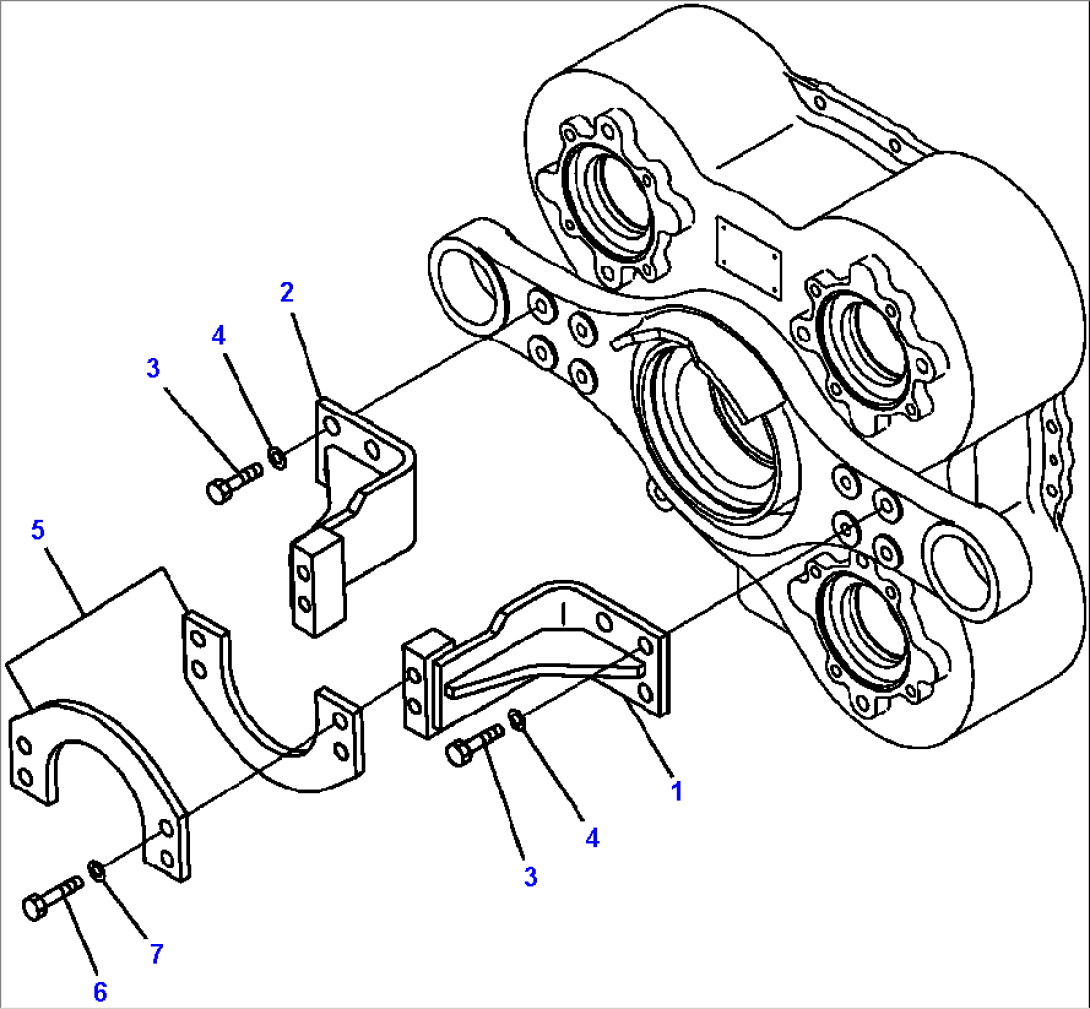

M3820-02A0 FRONT DRIVE SHAFT GUARD

Komatsu HM350-2 S/N A11001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-89-22120BRACKET, L.H.A11001--
256B-89-22130BRACKET, R.H.A11001--
301010-61640BOLTA11001--
401643-31645WASHERA11001--
556B-89-22190GUARDA11001--
601010-61650BOLTA11001--
701643-31645WASHERA11001--
