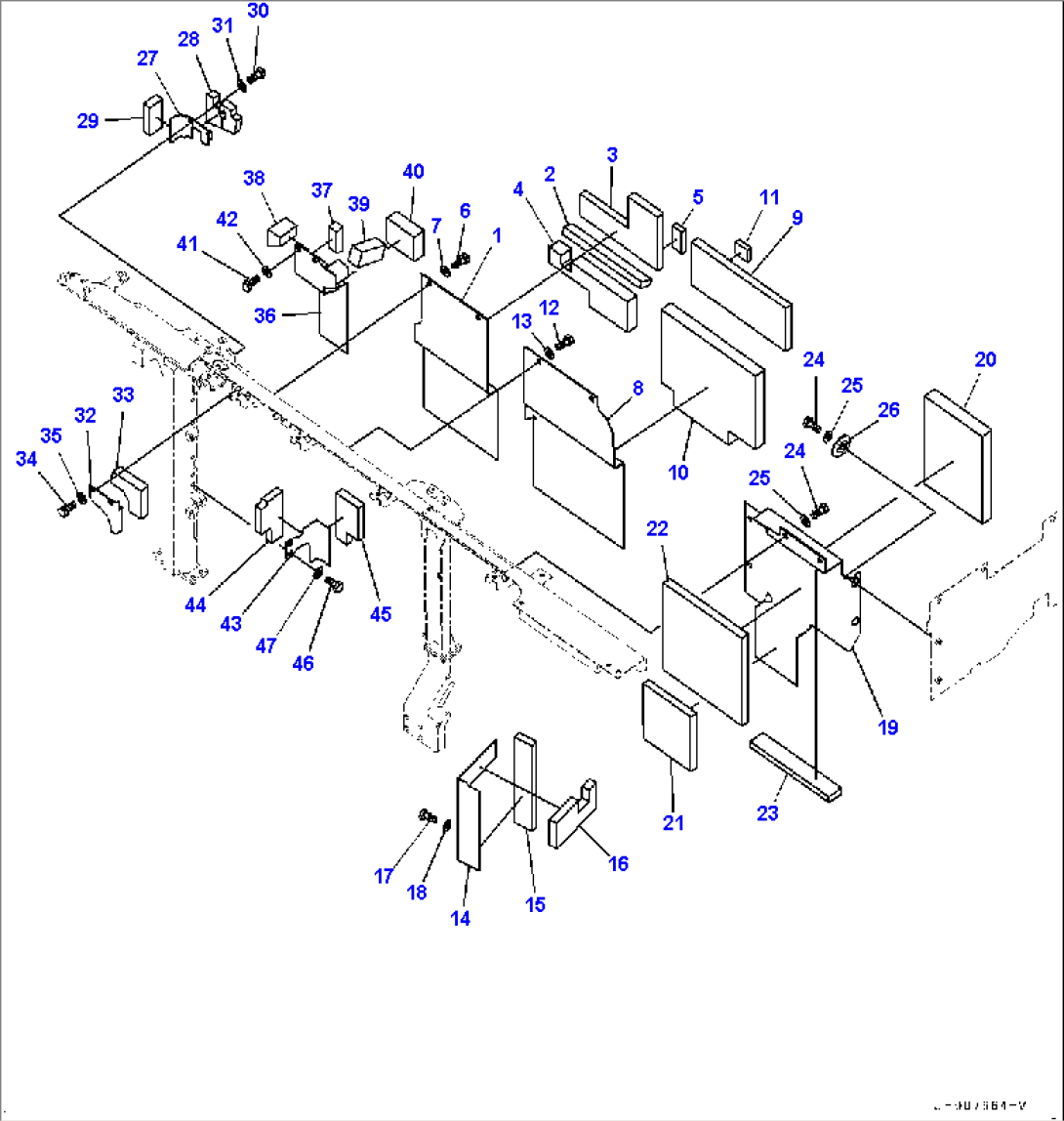

Machine Cab Partition, (2/2) (#65001-)

Komatsu PC700LC-8E0 S/N 65001-UP · GUARDS AND COVERS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-54-21972Cover65001-
221M-54-23240Sheet65001-
321M-54-23251Sheet65001-
421M-54-23751Sheet65001-
521M-54-23890Sheet65001-
601010-81230Bolt65001-
701643-31232Washer65001-
821M-54-21952Cover65001-
921M-54-21861Sheet65001-
1021M-54-21960Sheet65001-
1121M-54-23880Sheet65001-
1201010-81230Bolt65001-
1301643-31232Washer65001-
1421M-54-21940Cover65001-
1521M-54-12771Sheet65001-
1621M-54-22210Sheet65001-
1701010-81230Bolt65001-
1801643-31232Washer65001-
1921M-54-21932Cover65001-
2021M-54-17631Sheet65001-
2121M-54-17940Sheet65001-
2221M-54-23850Sheet65001-
2321M-54-23860Sheet65001-
2401010-81230Bolt65001-
2501643-31232Washer65001-
26203-54-62670Collar65001-
2721M-54-22250Cover65001-
2821M-54-22230Sheet65001-
2921M-54-22260Sheet65001-
3001010-81225Bolt65001-
3101643-31232Washer65001-
3221M-54-22740Cover65001-
3321M-54-23220Sheet65001-
3401010-81230Bolt65001-
3501643-31232Washer65001-
3621M-54-22371Cover65001-
3721M-54-22360Sheet65001-
3821M-54-23230Sheet65001-
3921M-54-23280Sheet65001-
4021M-54-23770Sheet65001-
4101010-81230Bolt65001-
4201643-31232Washer65001-
4321M-54-22472Cover65001-
4421M-54-22481Sheet65001-
4521M-54-22491Sheet65001-
4601010-81230Bolt65001-
4701643-31232Washer65001-
