Main Frame (#30329-30364)

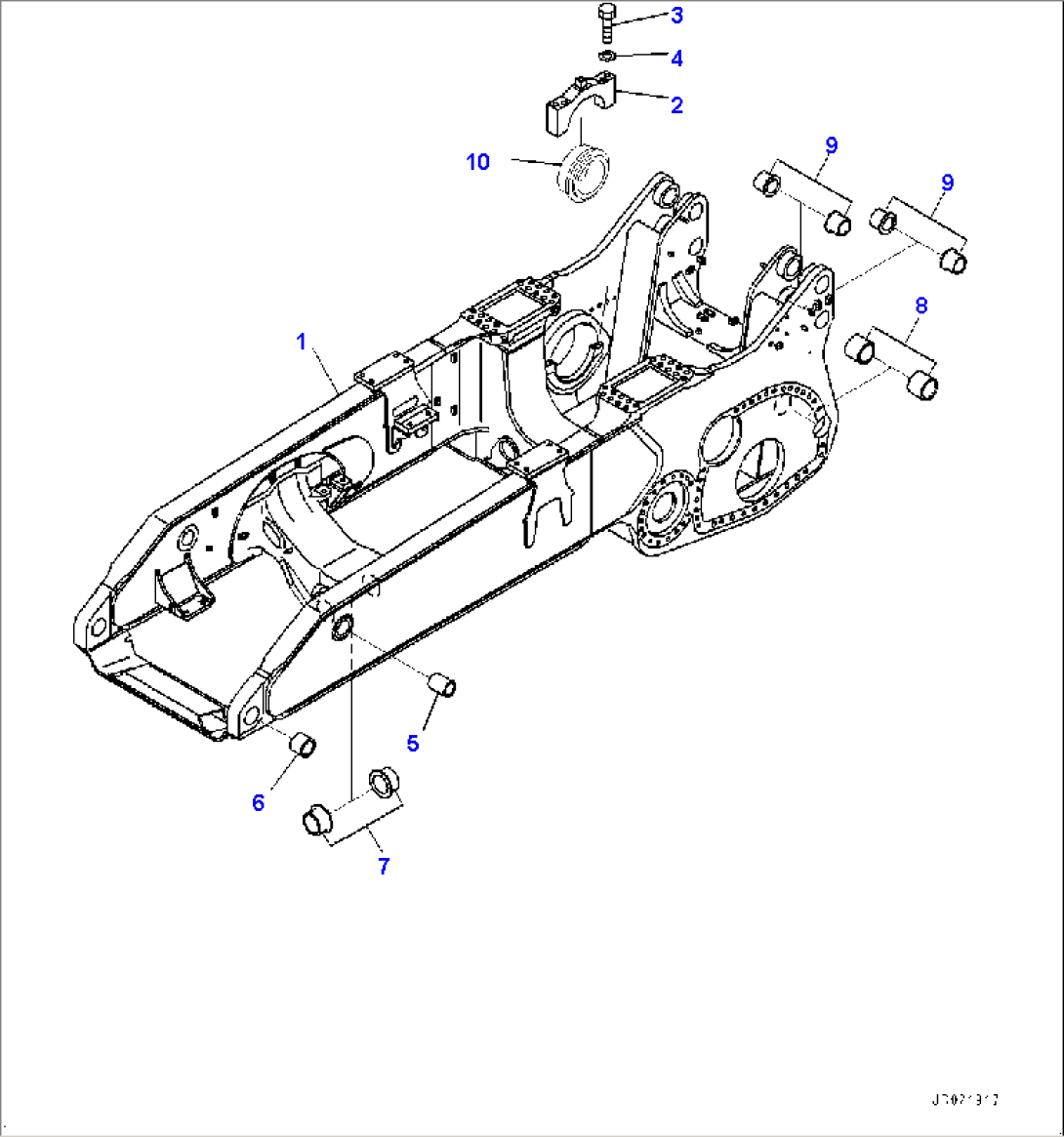

Komatsu D475A-5E0 S/N 30147-UP (MINING SPEC.) · FRAME AND ITS RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 198-21-61301 | Frame Assembly | 30329-30364 | |
| 2 | 198-21-32252 | Cap | 30329-30364 | |
| 3 | 144-851-2570 | Bolt | 30329-30364 | |
| 4 | 01643-32460 | Washer | 30329-30364 | |
| 5 | 198-21-51211 | Bushing | 30329-30364 | |
| 6 | 198-21-51220 | Bushing | 30329-30364 | |
| 7 | 198-50-51140 | Втулка | 30329-30364 | |
| 8 | 198-21-31190 | Втулка | 30329-30364 | |
| 9 | 198-21-32281 | Втулка | 30329-30364 | |
| 10 | 198-21-32152 | Cushion | - | |
| 198-21-32151 | Cushion | - |
