Main Frame (#30365-)

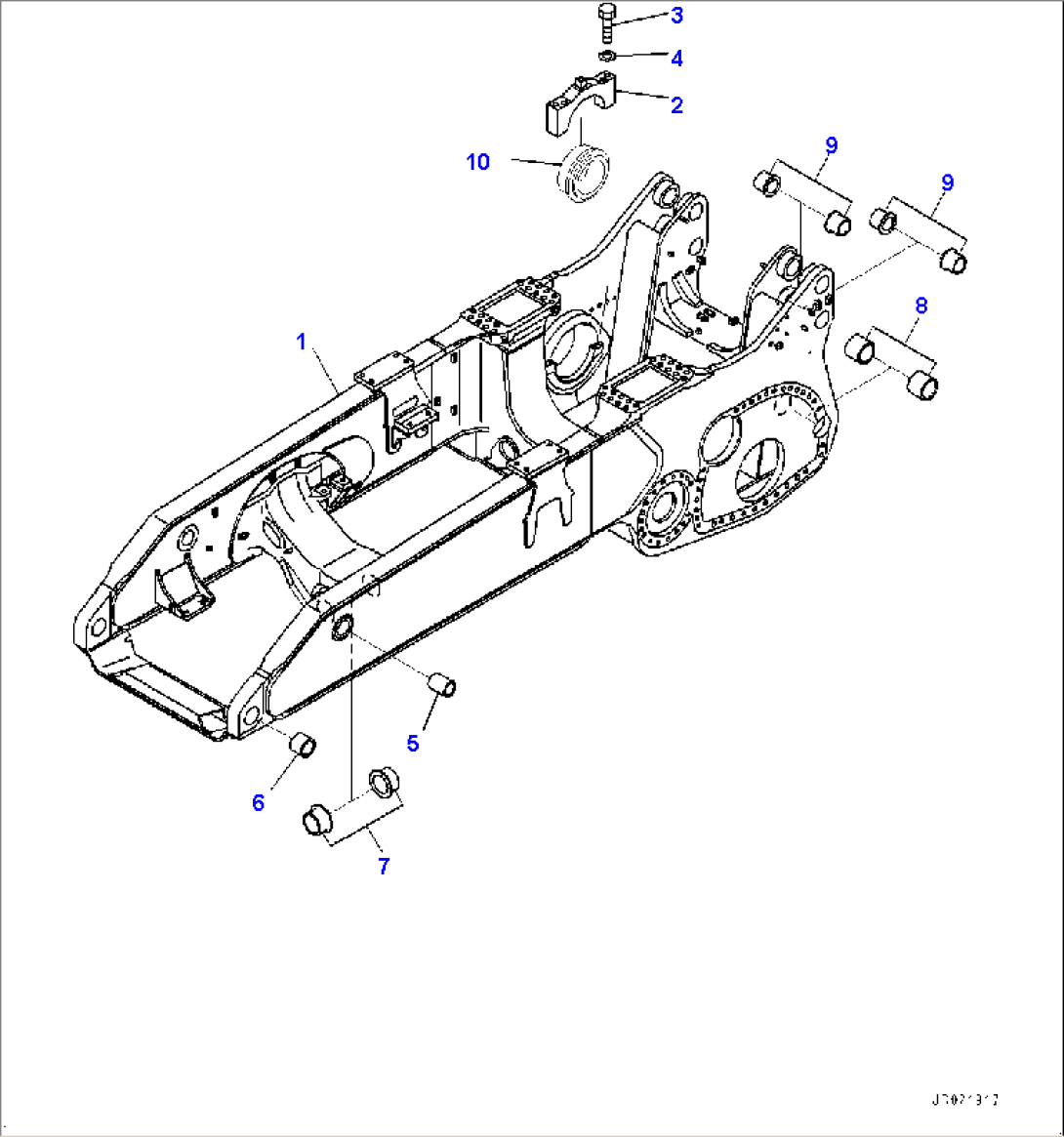

Komatsu D475A-5E0 S/N 30147-UP (MINING SPEC.) · FRAME AND ITS RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1198-21-61302Frame Assembly30365-
2198-21-32252Cap30365-
3144-851-2570Bolt30365-
401643-32460Washer30365-
5198-21-51211Bushing30365-
6198-21-51220Bushing30365-
7198-50-51140Втулка30365-
8198-21-31190Втулка30365-
9198-21-32281Втулка30365-
10198-21-32152Cushion-
198-21-32151Cushion-
