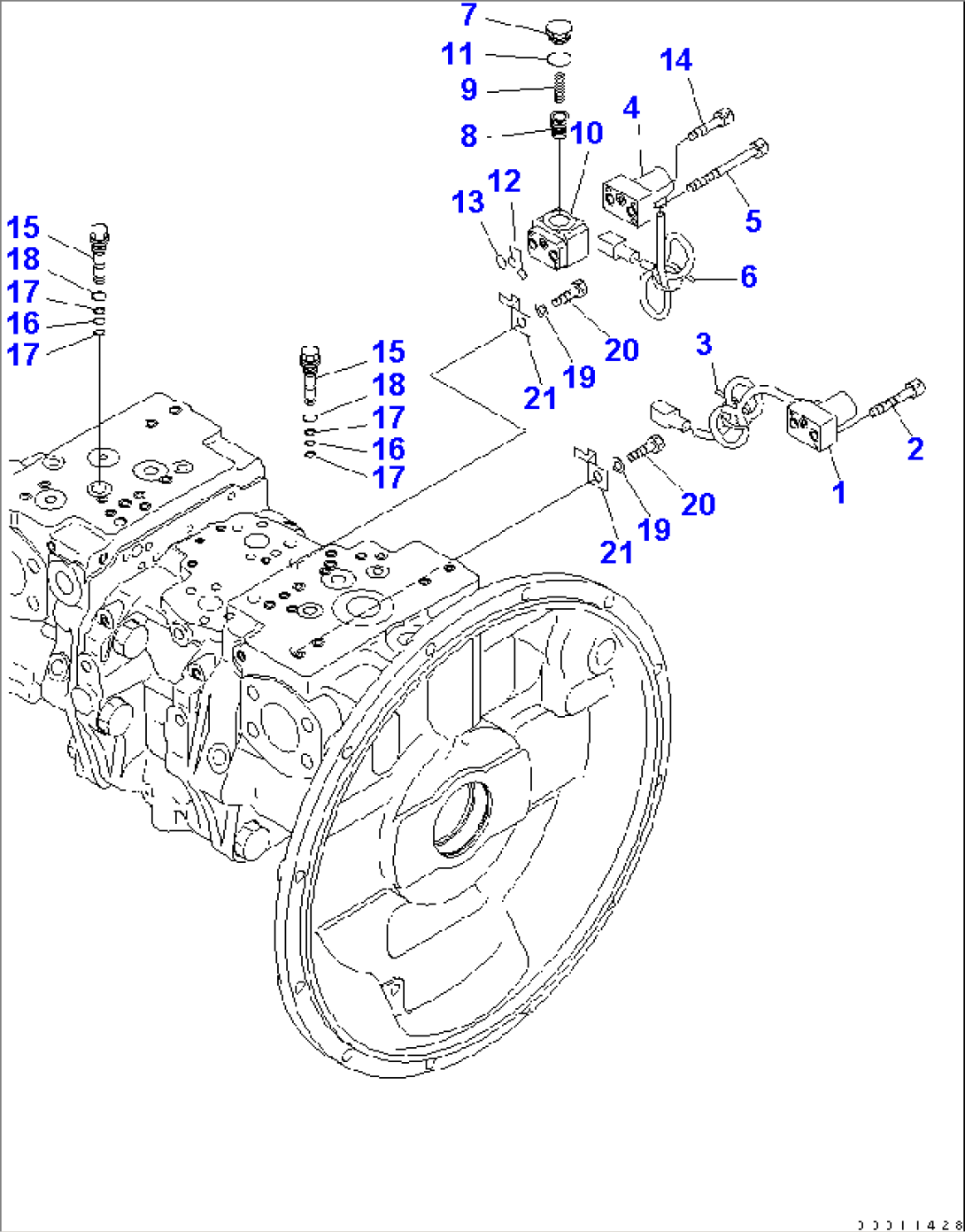

MAIN PUMP (11/11) (#K50001-K50483)
Komatsu PC450LC-8 S/N K50001-UP · Y0 SERVICE KIT AND COMPONENT PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 708-2H-00026 | PUMP ASSEMBLY | K50001-K50483 | |
| 1 | 702-21-57600 | PILOT VALVE | K50001-K50483 | |
| 2 | 01252-60635 | BOLT | K50001-K50483 | |
| 3 | 20Y-62-22790 | BAND RED | K50001-K50483 | |
| 4 | 702-21-57500 | PILOT VALVE | K50001-K50483 | |
| 5 | 702-16-55260 | BOLT | K50001-K50483 | |
| 6 | 20Y-62-22830 | BAND WHITE | K50001-K50483 | |
| 7 | 702-21-55400 | VALVE ASSEMBLY | K50001-K50483 | |
| 7 | 702-21-55920 | PLUG | K50001-K50483 | |
| 8 | 702-21-55930 | PISTON | K50001-K50483 | |
| 9 | 702-21-55940 | SPRING | K50001-K50483 | |
| 10 | 702-21-55951 | BLOCK | K50001-K50483 | |
| 11 | 07002-12034 | O-RING | K50001-K50483 | |
| 12 | 07000-11008 | O-RING | K50001-K50483 | |
| 13 | 722-12-18240 | O-RING | K50001-K50483 | |
| 14 | 01252-60530 | BOLT | K50001-K50483 | |
| 15 | 708-2H-15531 | PLUG | K50001-K50483 | |
| 16 | 07000-B1008 | O-RING | K50001-K50483 | |
| 17 | 07001-01008 | RING | K50001-K50483 | |
| 18 | 07002-61423 | O-RING | K50001-K50483 | |
| 19 | 01643-51232 | WASHER | K50001-K50483 | |
| 20 | 01010-81220 | BOLT | K50001-K50483 | |
| 21 | 08193-21012 | CLIP | K50001-K50483 |
