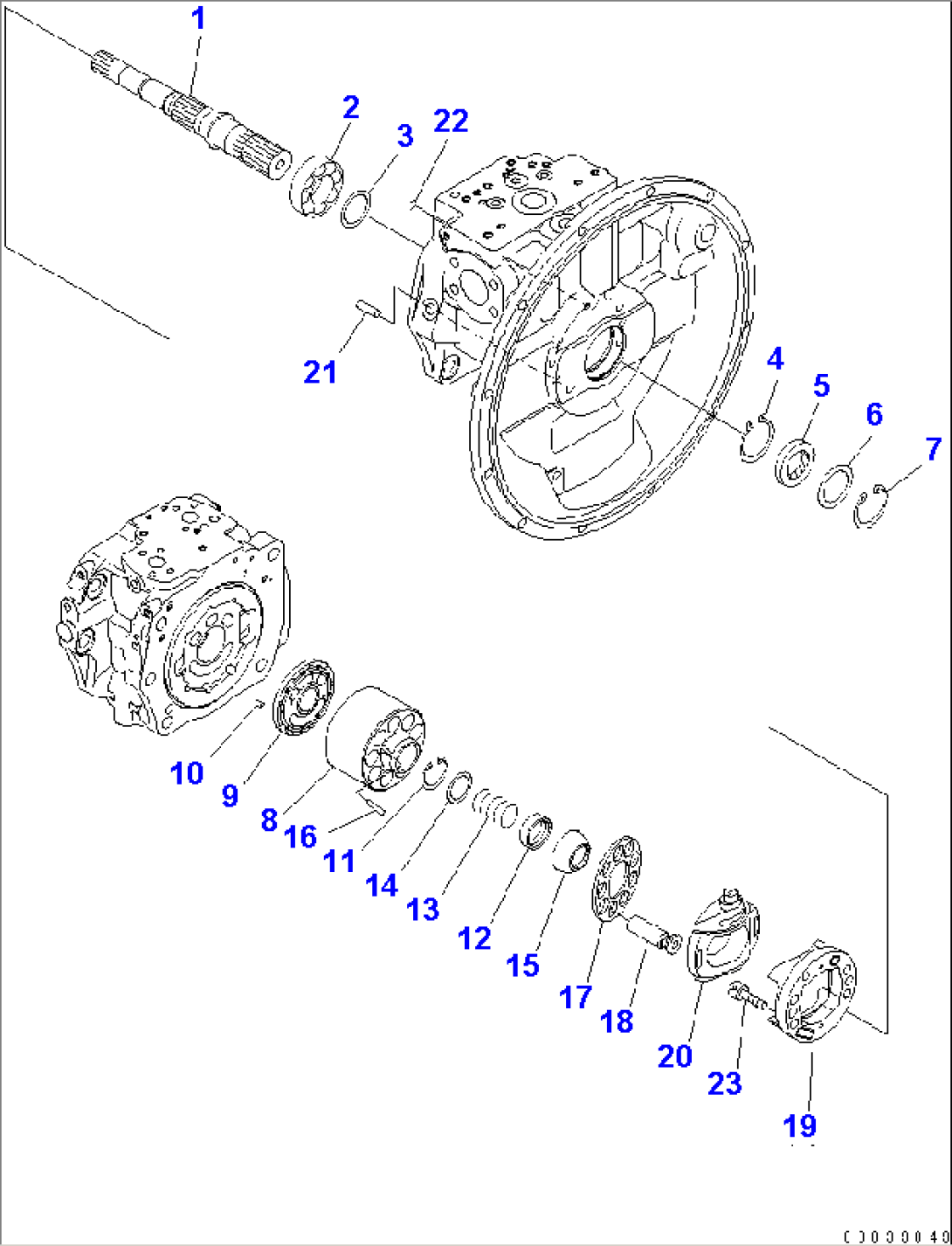

MAIN PUMP (3/11)(#70001-)

Komatsu PC400LC-8 S/N 70001-70003 · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
708-2H-00027PUMP ASS'Y70003-
708-2H-00026PUMP ASS'Y70001-70002
708-2H-01027PUMP SUB ASS'Y70001-
1708-2H-32110SHAFT70001-
2708-1H-22150BEARING70001-
3708-17-05010WASHER KIT70001-
4708-17-12780RING,SNAP70001-
5708-27-22811SEAL,OIL70001-
6708-2H-22160SPACER70001-
704065-08225RING,SNAP70001-
708-2H-04750CYLINDER BLOCK ASS'Y70001-
10708-18-13230PIN70001-
1104065-05820RING70001-
12708-2H-33140SEAT70001-
13708-2H-33150SPRING70001-
14708-2H-23141SEAT70001-
15708-2H-23350GUIDE,RETAINER70001-
16708-2H-23360PIN70001-
17708-2H-33343RETAINER,SHOE70001-
18708-2H-33311PISTON SUB ASS'Y70001-
708-2H-04690CRADLE SUB ASS'Y70001-
2104020-01434PIN,DOWEL70001-
2207000-B1009O-RING70001-
2301252-61235BOLT70001-
