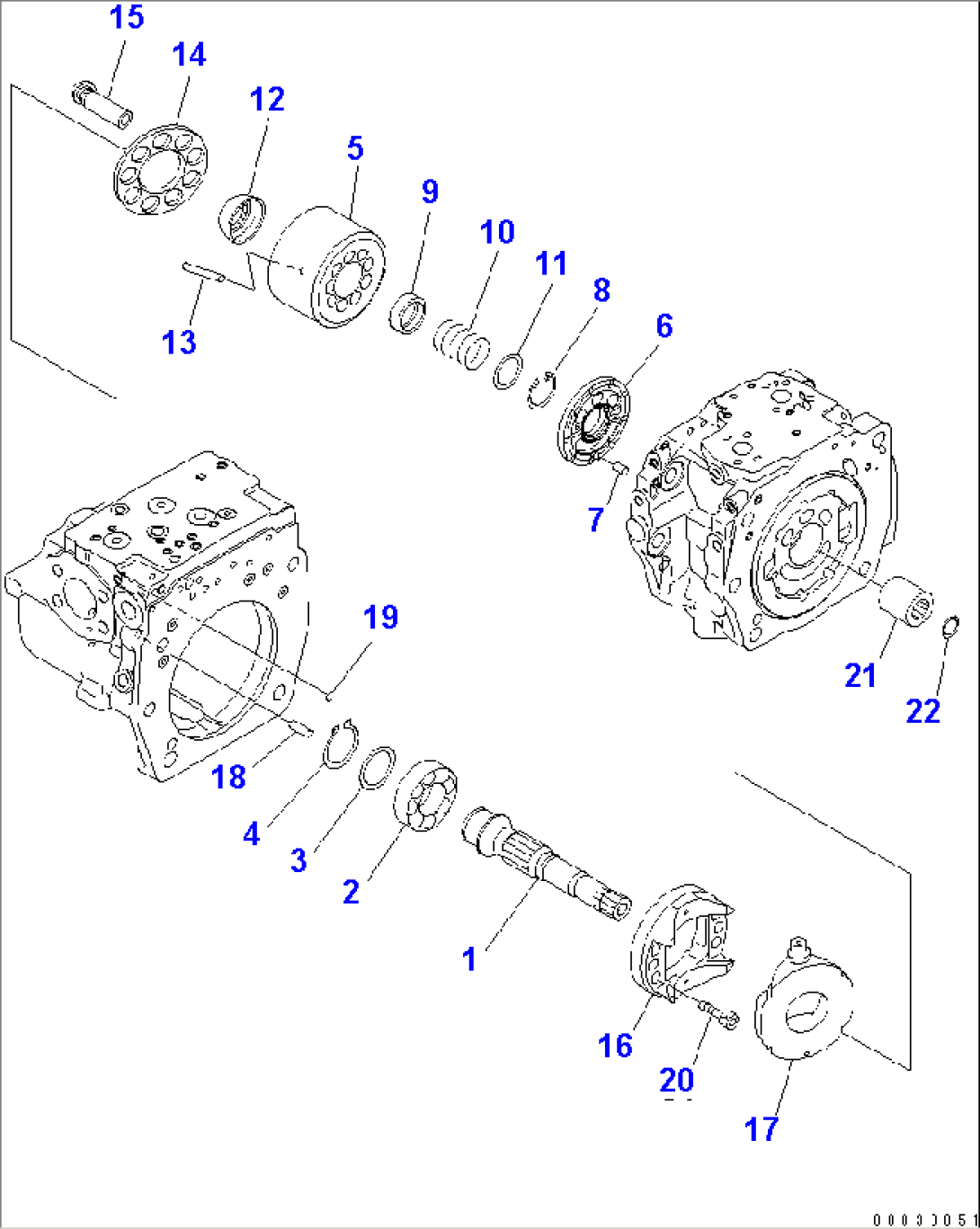

MAIN PUMP (7/11)(#70001-)

Komatsu PC450LC-8 S/N 70001-70003 · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
708-2H-00027PUMP ASS'Y70003-
708-2H-00026PUMP ASS'Y70001-70002
708-2H-01027PUMP SUB ASS'Y70001-
1708-2H-32121SHAFT70001-
2708-1H-22150BEARING70001-
3708-17-05010WASHER KIT70001-
4708-17-12780RING,SNAP70001-
708-2H-04760BLOCK ASS'Y,REAR70001-
7708-18-13230PIN70001-
804065-05820RING70001-
9708-2H-33140SEAT70001-
10708-2H-33150SPRING70001-
11708-2H-23141SEAT70001-
12708-2H-23350GUIDE,RETAINER70001-
13708-2H-23360PIN70001-
14708-2H-33343RETAINER,SHOE70001-
15708-2H-33311PISTON SUB ASS'Y70001-
708-2H-04690CRADLE SUB ASS'Y70001-
1804020-01434PIN,DOWEL70001-
1907000-B1009O-RING70001-
2001252-61235BOLT70001-
21708-2H-32130COUPLING70001-
22708-2H-12420RING70001-
