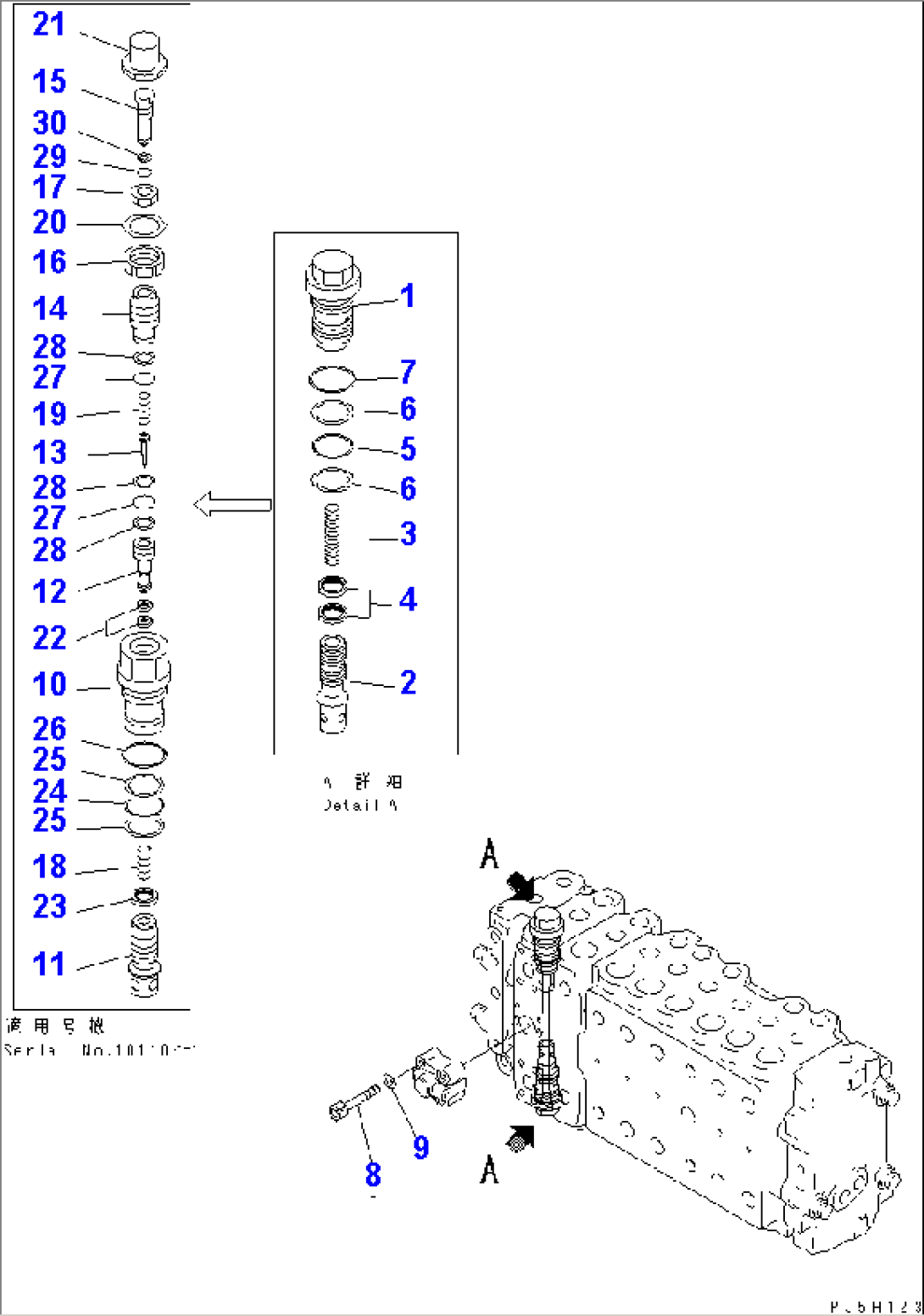

MAIN VALVE (2-ACTUATOR) (14/15) (ATTACHMENT LINE LESS)

Komatsu PC450-6 S/N 10001-UP (OVERSEAS VERSION) · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
723-48-19501CONTROL VALVE12223-
723-48-19500CONTROL VALVE12215-12222
723-48-19202CONTROL VALVE12197-12214
723-48-19201CONTROL VALVE12104-12196
723-48-19200CONTROL VALVE12001-12103
723-48-17201VALVE ASS'Y10110-11999
723-48-17200VALVE ASS'Y10001-10109
723-46-42100VALVE ASS'Y10001-10109
5700-93-11320O-RING10001-10109
6723-46-41950RING10001-10109
707002-13634O-RING10001-10109
801252-60845BOLT10001-
901643-50823WASHER10001-
723-46-48100VALVE ASS'Y10110-
24700-93-11320O-RING10110-
25723-46-41950RING10110-
2607002-13634O-RING10110-
