MAIN VALVE (2/5) (4-SPOOL) (NO.3)(#30001-)

Komatsu PC1250-8 S/N 30001-30157 (ECOT3) · SERVICE KIT AND COMPONENT PARTS

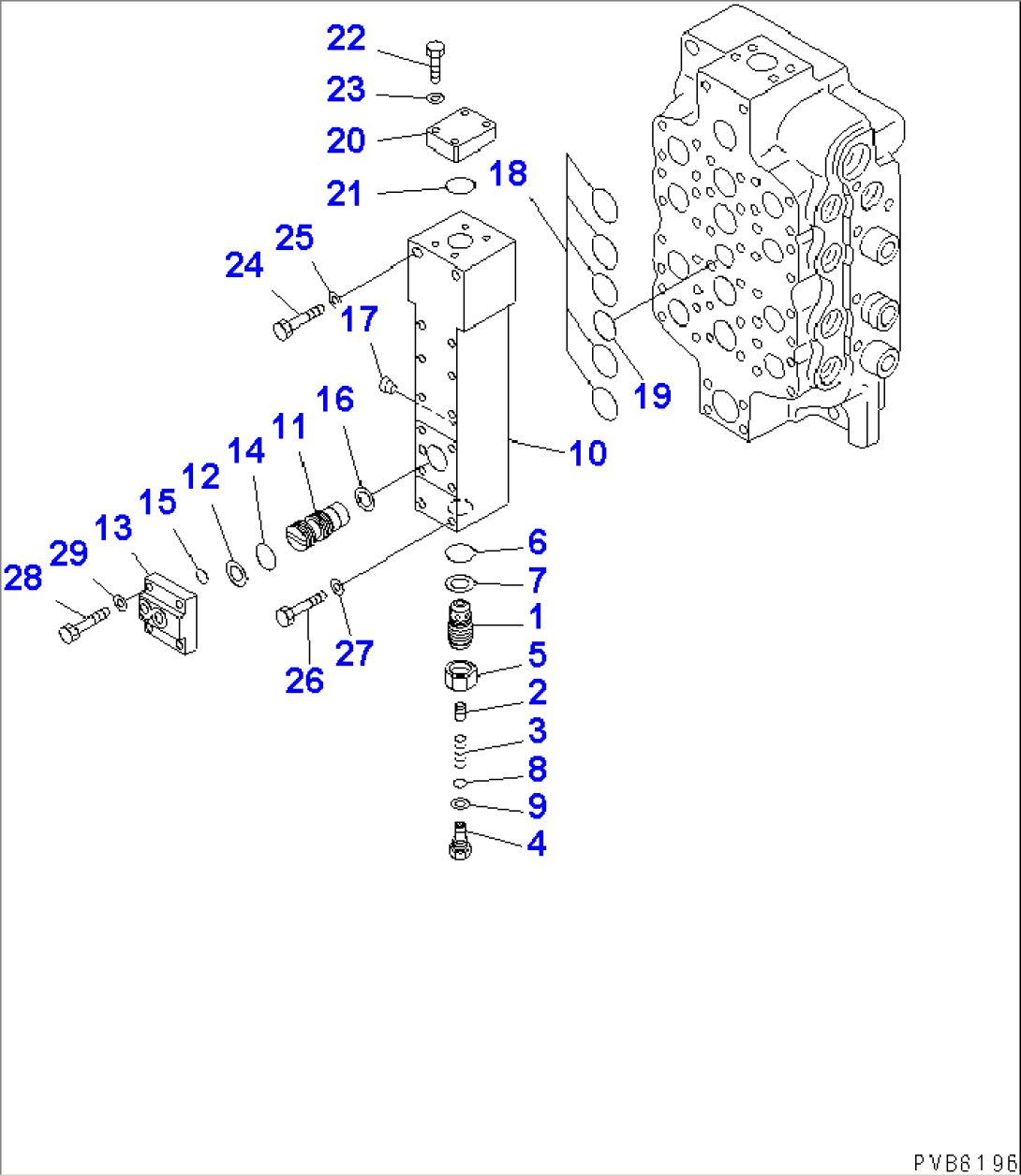

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
709-14-93500CONTROL VALVE30001-
1709-14-12150PLUG30001-
2706-73-70140VALVE,CHECK30001-
3706-73-70150SPRING30001-
4709-74-92450PLUG30001-
5709-74-92460NUT30001-
6700-93-11320O-RING30001-
7700-93-11330RING,BACK-UP30001-
807000-12010O-RING30001-
907001-02010RING30001-
12709-14-12180RING30001-
13709-14-12190PLATE30001-
14706-66-40460O-RING30001-
1507000-12011O-RING30001-
16709-14-11760SEAL30001-
1807000-13048O-RING30001-
1907000-13040O-RING30001-
20709-12-12440PLATE30001-
2107000-13048O-RING30001-
2201010-81250BOLT30001-
2301643-51232WASHER30001-
2401011-61435BOLT30001-
2501643-31445WASHER30001-
2601011-81230BOLT30001-
2701643-51232WASHER30001-
2801011-81250BOLT30001-
2901643-51232WASHER30001-
