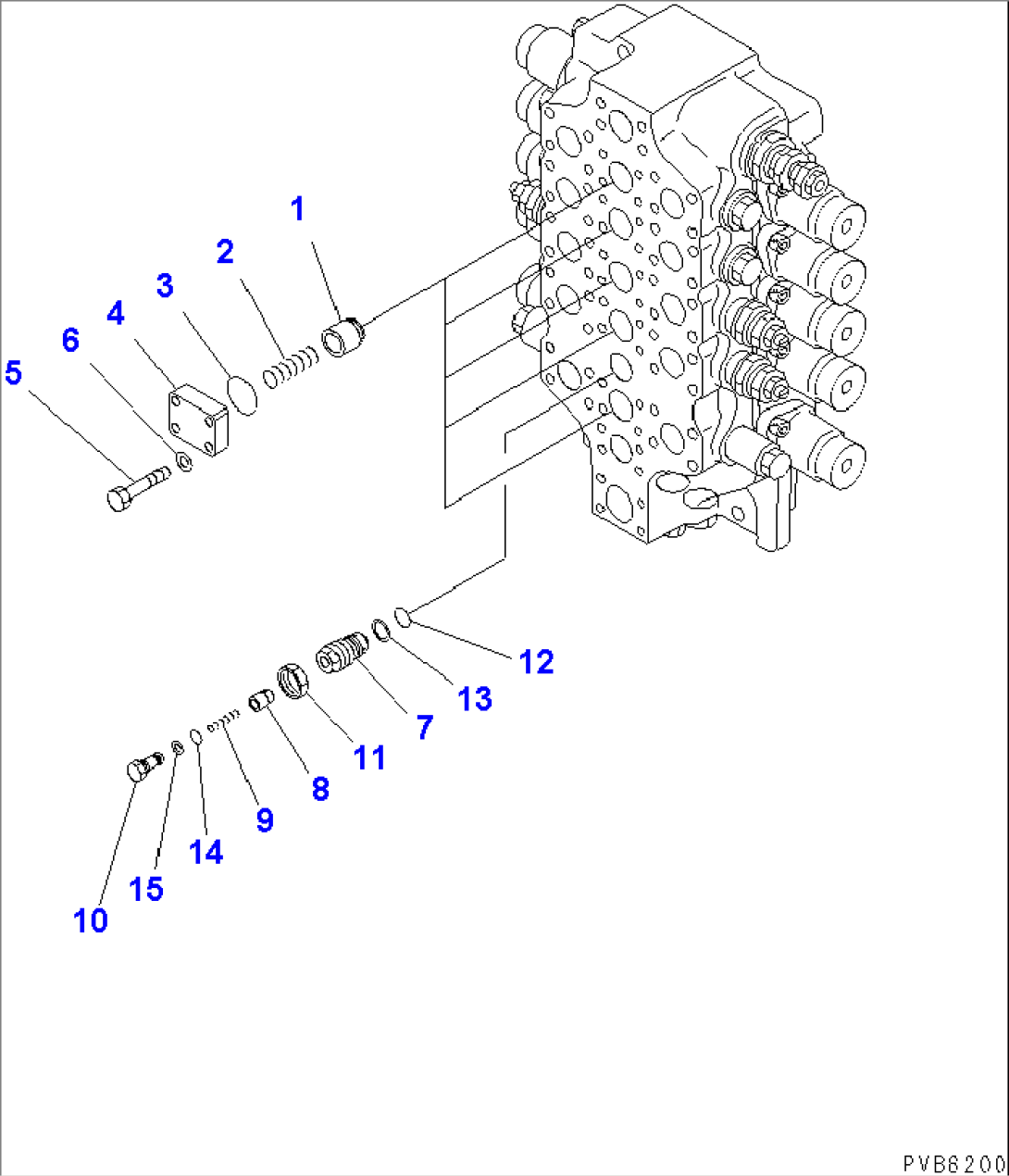

MAIN VALVE (2/5) (5-SPOOL) (NO.1)

Komatsu PC1250-7 S/N 20001-UP (OVERSEAS VERSION) · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
709-15-94000CONTROL VALVE20001-
1709-12-11411VALVE,CHECK20001-
2709-12-11430SPRING20001-
307000-13048O-RING20001-
4709-12-12440PLATE20001-
501010-81250BOLT20001-
601602-21236WASHER20001-
7709-10-91310SLEEVE20001-
8706-73-70140VALVE,CHECK20001-
9706-73-70150SPRING20001-
10709-74-92450PLUG20001-
11709-74-92460NUT20001-
12700-93-11320O-RING20001-
13700-93-11330RING,BACK-UP20001-
1407000-12010O-RING20001-
1507001-02010RING20001-
