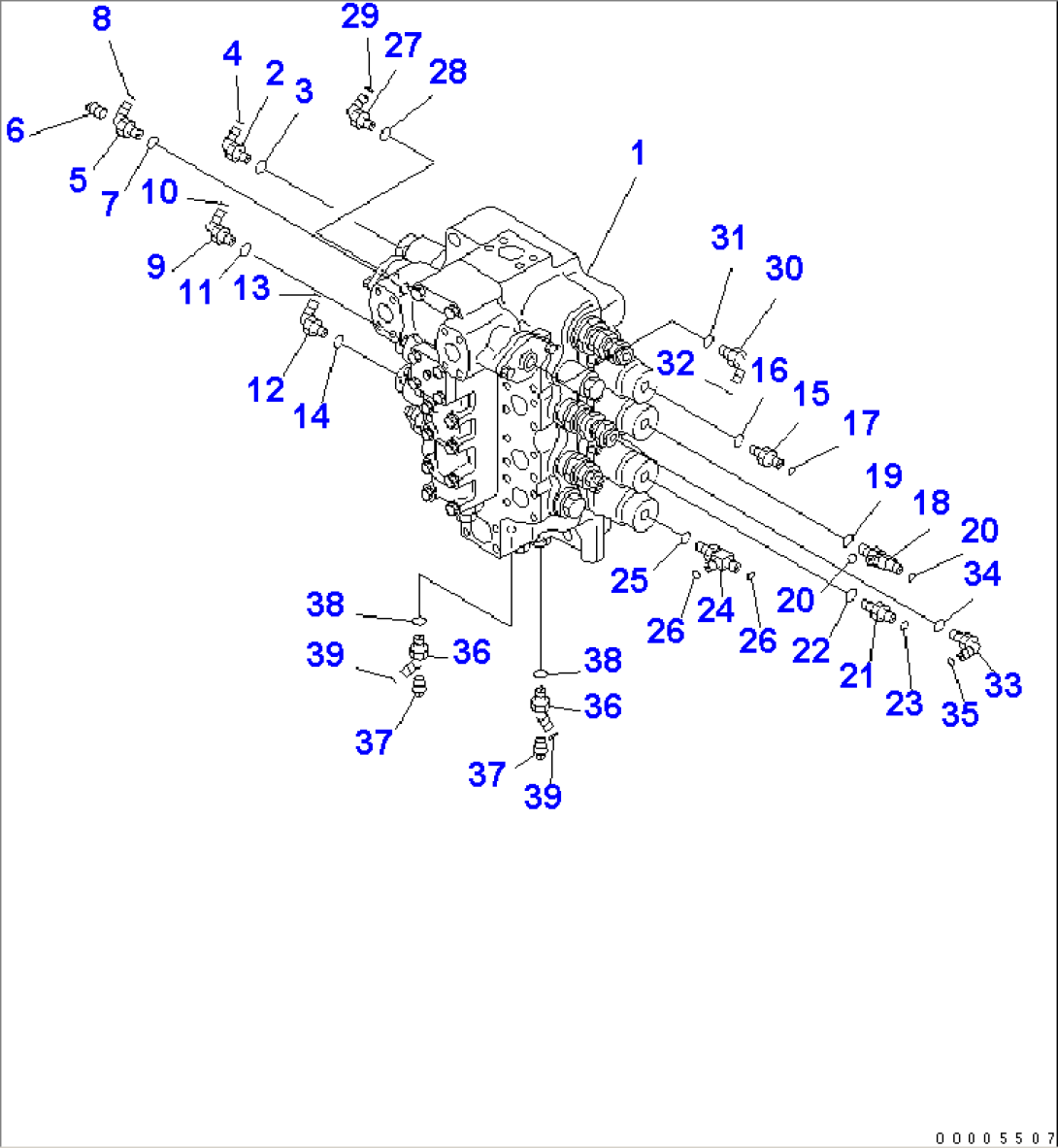

MAIN VALVE (4-SPOOL VALVE) (JOINT PARTS)

Komatsu PC800-7-M1 S/N 40001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1709-14-93901CONTROL VALVE40001-
202782-10315ELBOW40001-
307002-12034O-RING40001-
402896-11009O-RING40001-
521M-62-14350ELBOW40001-
607042-30108PLUG40001-
707002-12034O-RING40001-
802896-11009O-RING40001-
921N-64-36440ELBOW40001-
1002896-11009O-RING40001-
1107002-12034O-RING40001-
1221N-64-36440ELBOW40001-
1302896-11009O-RING40001-
1407002-12034O-RING40001-
1502781-00315UNION40001-
1607002-12034O-RING40001-
1702896-11009O-RING40001-
1819M-61-35140TEE40001-
1907002-12034O-RING40001-
2002896-11009O-RING40001-
2102781-00315UNION40001-
2207002-12034O-RING40001-
2302896-11009O-RING40001-
2419M-61-35140TEE40001-
2507002-12034O-RING40001-
2602896-11009O-RING40001-
2702782-10315ELBOW40001-
2807002-12034O-RING40001-
2902896-11009O-RING40001-
3002782-10315ELBOW40001-
3107002-12034O-RING40001-
3202896-11009O-RING40001-
3321W-62-42490ELBOW40001-
3407002-11423O-RING40001-
3502896-11009O-RING40001-
3621N-64-36420ELBOW40001-
3707042-30108PLUG40001-
3807002-11423O-RING40001-
3902896-11009O-RING40001-
