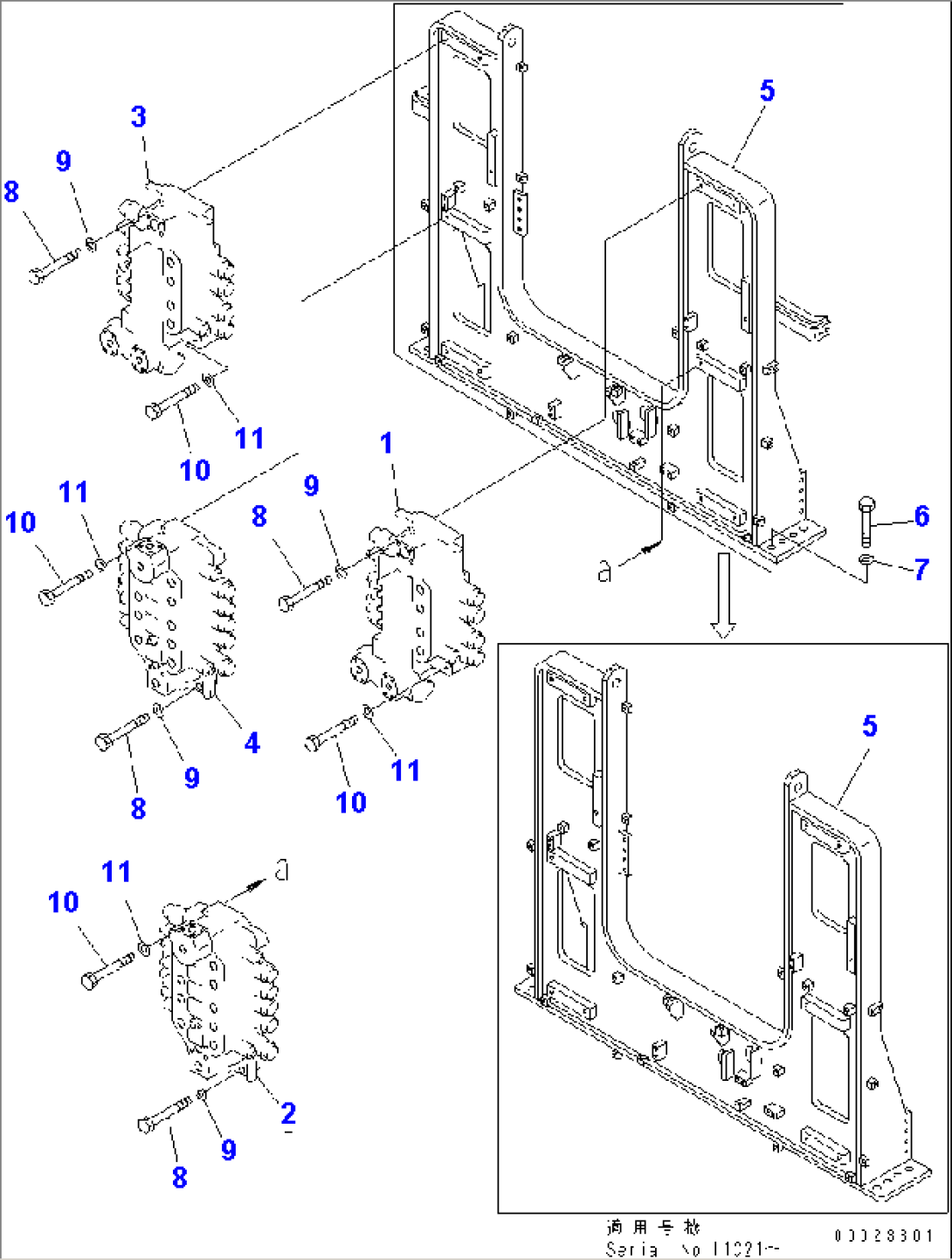

MAIN VALVE

Komatsu PC1800-6-M1 S/N 10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1709-14-93700CONTROL VALVE,(SEE FIG.Y1664-01A0)10001-
2709-15-93700CONTROL VALVE,(SEE FIG.Y1665-01A0)10001-
3709-14-93800CONTROL VALVE,(SEE FIG.Y1664-21A0)10001-
4709-15-93700CONTROL VALVE,(SEE FIG.Y1665-01A0)10001-
521T-62-64510BRACKET11021-
21T-62-72712STAND10001-11020
601010-82495BOLT10001-
701643-32460WASHER10001-
801011-81605BOLT10001-
901643-31645WASHER10001-
1001011-81630BOLT10001-
1101643-31645WASHER10001-
