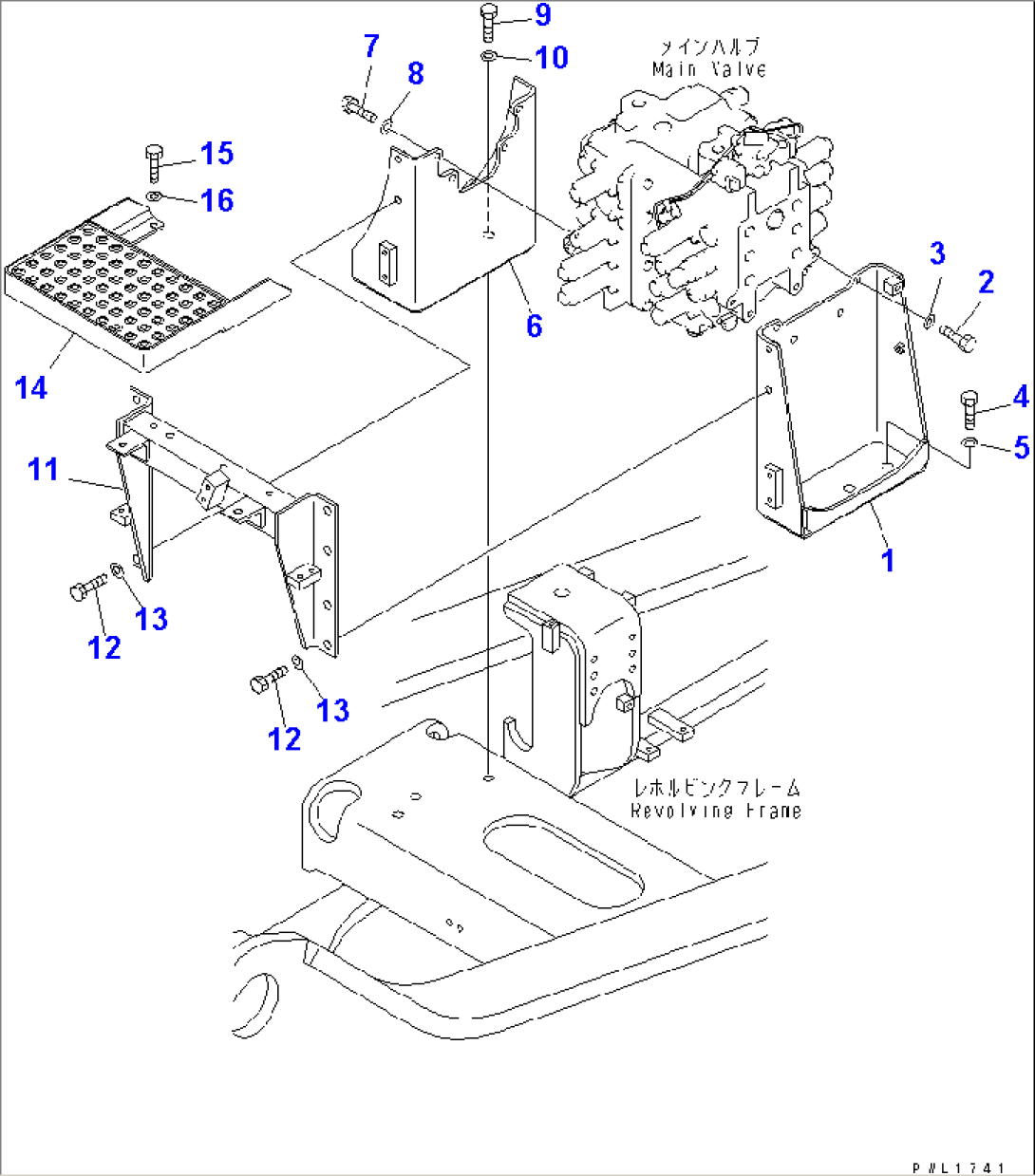

MAIN VALVE (BRACKET AND STEP)

Komatsu PC600LC-6A S/N 10001-UP (OVERSEAS VERSION) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-62-11251BRACKET,L.H.10001-
201010-81440BOLT10001-
3207-62-56250WASHER10001-
401010-81655BOLT10001-
501643-31645WASHER10001-
621M-62-11261BRACKET,R.H.10001-
701010-81440BOLT10001-
8207-62-56250WASHER10001-
901010-81655BOLT10001-
1001643-31645WASHER10001-
1121M-62-11271BRACKET10001-10999
1201010-81235BOLT10001-10999
1301643-31232WASHER10001-10999
1421M-62-11430STEP10001-
1501010-81235BOLT10001-
1601643-31232WASHER10001-
