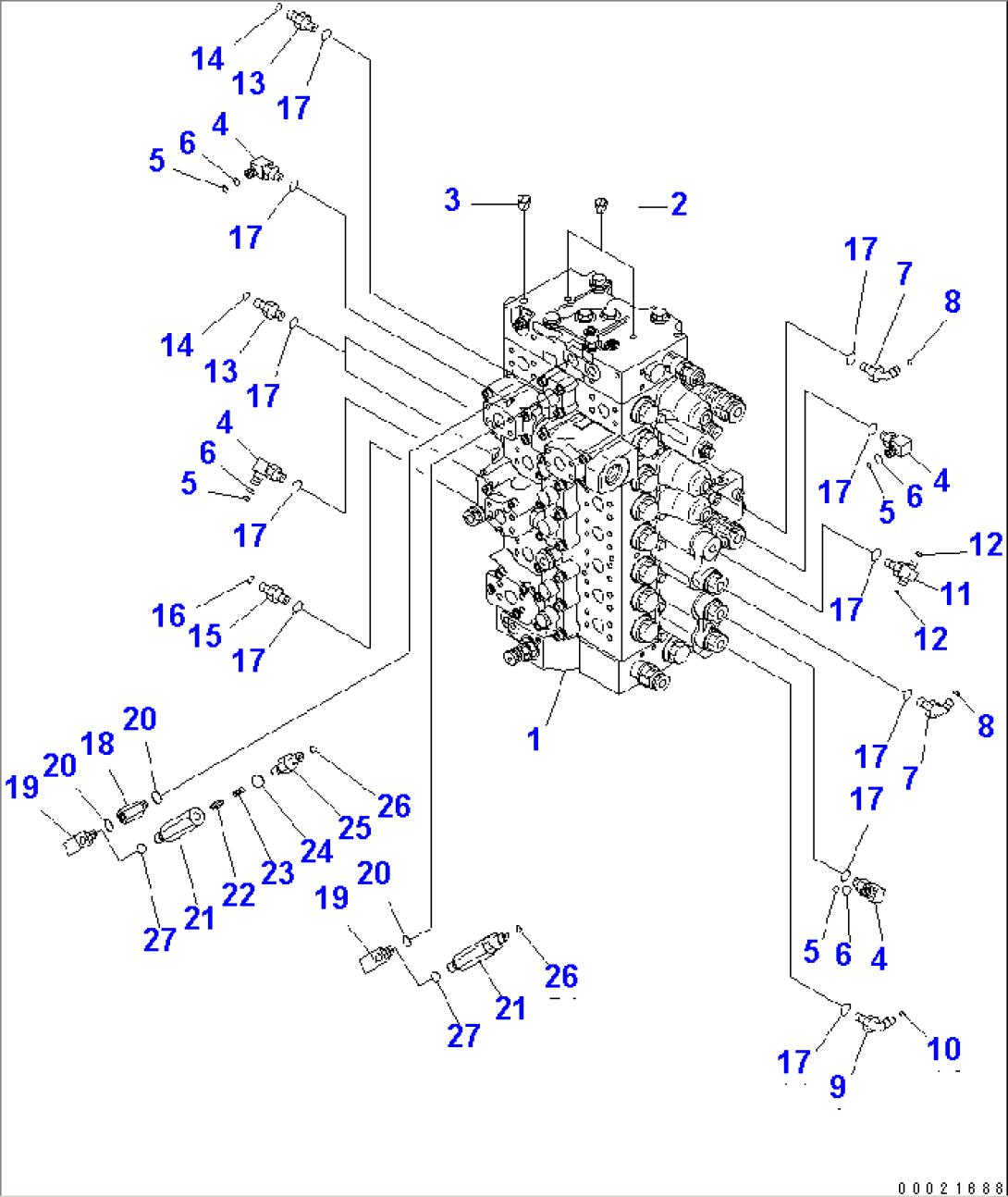

MAIN VALVE (CONNECTING PARTS) (1/2) (FOR LOADER)

Komatsu PC400LC-7E0 S/N 60001-UP (ECOT3) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1723-48-27900CONTROL VALVE60001-
207049-01012PLUG60001-
307049-01215PLUG60001-
422U-62-22480ELBOW60001-
5201-60-11390O-RING60001-
620Y-62-19560O-RING60001-
711Y-62-12160ELBOW60001-
802896-11008O-RING60001-
921W-62-42490ELBOW60001-
1002896-11009O-RING60001-
1111Y-62-12250TEE60001-
1202896-11008O-RING60001-
1311Y-62-12130NIPPLE60001-
1402896-11008O-RING60001-
1511Y-62-12520NIPPLE60001-
1602896-11009O-RING60001-
1707002-11423O-RING60001-
1820Y-62-22160ADAPTER60001-
19208-62-61140ELBOW60001-
2007002-11423O-RING60001-
20Y-62-41701VALVE ASS'Y60001-
2220Y-60-22270POPPET60001-
23701-20-61230SPRING60001-
2407002-11423O-RING60001-
2520Y-62-47630NIPPLE60001-
2602896-11008O-RING60001-
2707002-11423O-RING60001-
