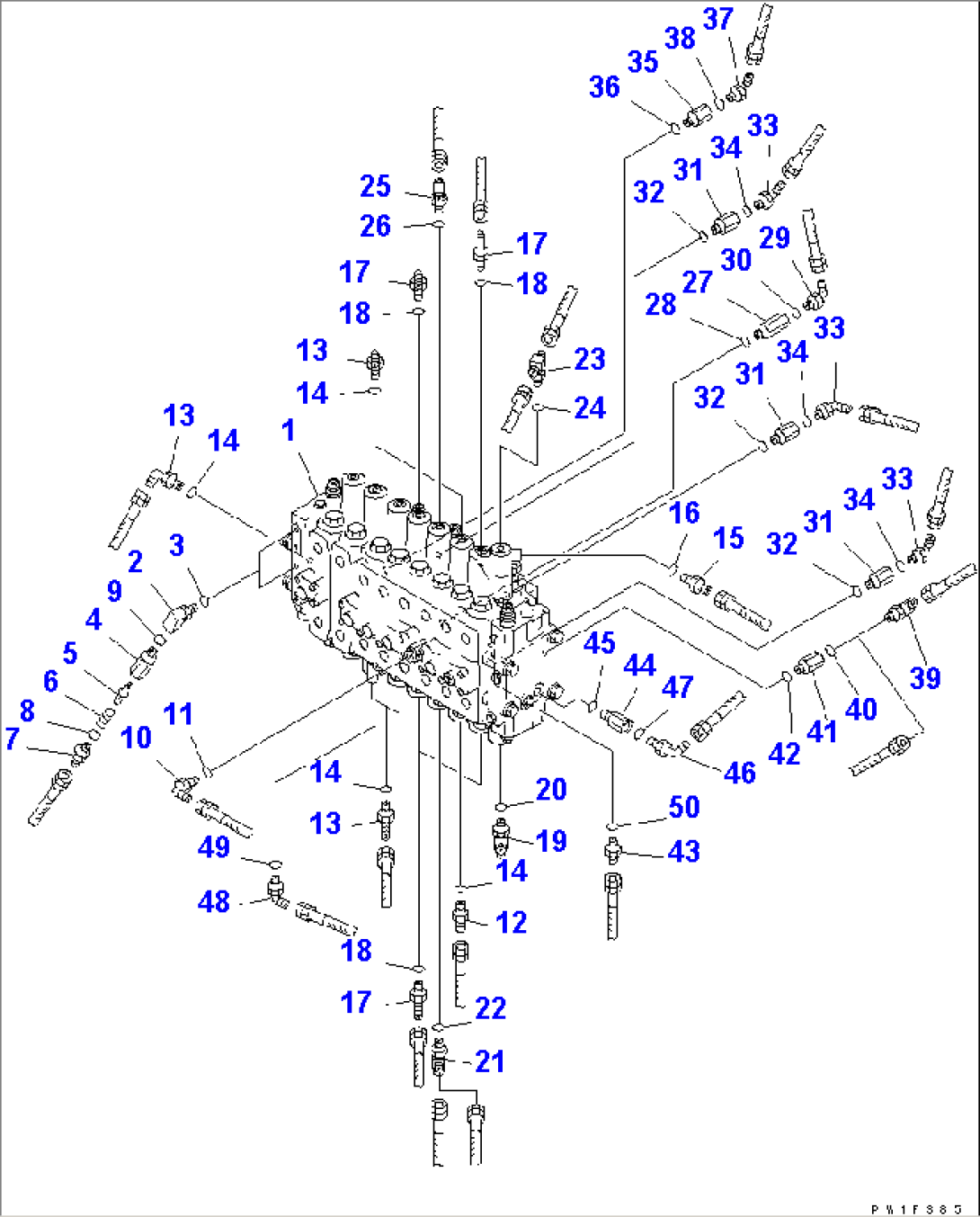

MAIN VALVE (CONNECTING PARTS) (FOR OFFSET BOOM)(#32933-)

Komatsu PC400LC-6Z S/N 30001-UP (OFFSET SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1723-48-19800VALVE ASS'Y32933-
2208-62-61140ELBOW32933-
307002-11423O-RING32933-
20Y-60-22261VALVE ASS'Y32933-
520Y-60-22270POPPET32933-
6701-20-61230SPRING32933-
707230-20210UNION32933-
807002-11423O-RING32933-
907002-11423O-RING32933-
1007235-10210ELBOW32933-
1107002-11423O-RING32933-
1207230-20210UNION32933-
1307235-10210ELBOW32933-
1407002-11423O-RING32933-
1507230-20210UNION32933-
1607002-11423O-RING32933-
17207-62-62991ELBOW32933-
1807002-11423O-RING32933-
19201-62-65280TEE32933-
2007002-11423O-RING32933-
21203-62-58410TEE32933-
2207002-11423O-RING32933-
23203-62-58440TEE32933-
2407002-11423O-RING32933-
25208-26-11611TEE32933-
2607002-11423O-RING32933-
27207-62-62460ADAPTER32933-
2807002-11423O-RING32933-
2907235-10311ELBOW32933-
3007002-11423O-RING32933-
3120Y-62-22160ADAPTER32933-
3207002-11423O-RING32933-
3307235-10311ELBOW32933-
3407002-11423O-RING32933-
3520Y-62-22160ADAPTER32933-
3607002-11423O-RING32933-
3707235-10210ELBOW32933-
3807002-11423O-RING32933-
3920Y-62-11780TEE32933-
4007002-11423O-RING32933-
4120Y-62-22160ADAPTER32933-
4207002-11423O-RING32933-
4307230-20210UNION32933-
44207-62-63750ADAPTER32933-
4507002-11823O-RING32933-
4607235-10210ELBOW32933-
4707002-11423O-RING32933-
4807235-10210ELBOW32933-
4907002-11423O-RING32933-
5007002-11423O-RING32933-
