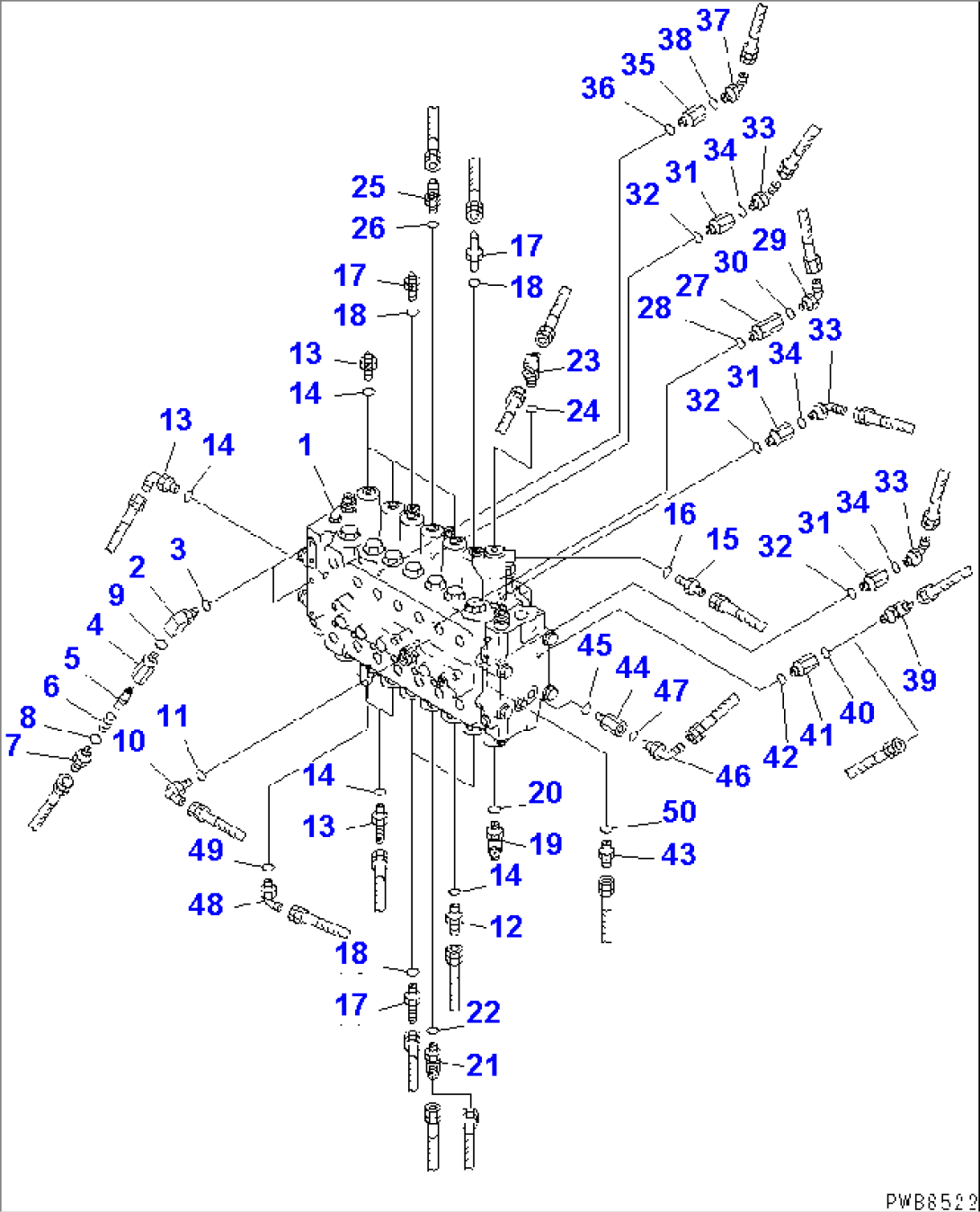

MAIN VALVE (CONNECTING PARTS)(#32001-)

Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1723-47-17300CONTROL VALVE32311-
1723-47-17204CONTROL VALVE32304-32310
1723-47-17203CONTROL VALVE32265-32303
1723-47-17202CONTROL VALVE32091-32264
1723-47-17201CONTROL VALVE32001-32090
2208-62-61140ELBOW30249-
307002-51423O-RING30249-
208-62-61212VALVE ASS'Y32994-
208-62-61211VALVE ASS'Y32001-32993
520Y-60-22270POPPET30249-
6701-20-61230SPRING30249-
720Y-62-47640VALVE ASS'Y32994-
707230-20210UNION32001-32993
807002-51423O-RING30249-
907002-51423O-RING30249-
1007235-10210ELBOW32001-
1107002-51423O-RING30249-
1207230-20210UNION32001-
1307235-10210ELBOW32001-
1407002-51423O-RING32001-
1507230-20210UNION32001-
1607002-51423O-RING30249-
17207-62-62991ELBOW32001-
1807002-51423O-RING30249-
19201-62-65280TEE32001-
2007002-51423O-RING30249-
21203-62-58410TEE32001-
2207002-51423O-RING32001-
23203-62-58440TEE32001-
2407002-51423O-RING32001-
25208-26-11611TEE32001-
2607002-51423O-RING32001-
27207-62-62460ADAPTER30249-
2807002-51423O-RING30249-
2907235-10311ELBOW30480-
3007002-51423O-RING30249-
3120Y-62-22160ADAPTER30249-
3207002-51423O-RING30249-
3307235-10311ELBOW30480-
3407002-51423O-RING30249-
3520Y-62-22160ADAPTER30249-
3607002-51423O-RING30249-
3707235-10210ELBOW32001-
3807002-51423O-RING30249-
3920Y-62-11780TEE30249-
4007002-51423O-RING30249-
4120Y-62-22160ADAPTER30249-
4207002-51423O-RING30249-
4307230-20210UNION32001-
44207-62-63750ADAPTER32001-
4507002-51823O-RING30249-
4607235-10210ELBOW32001-
4707002-51423O-RING32001-
4807235-10210ELBOW32001-
4907002-51423O-RING32001-
5007002-51423O-RING30249-
