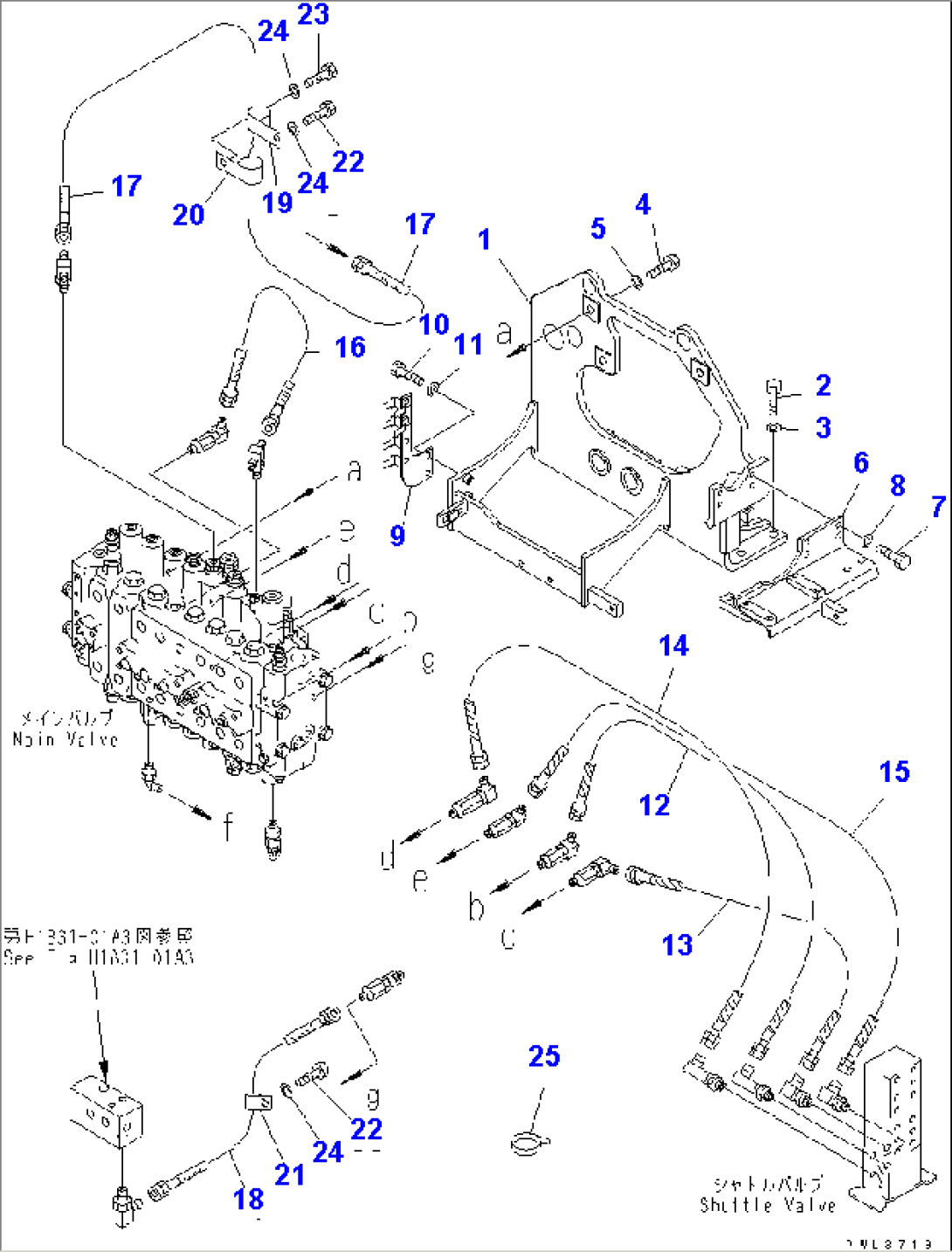

MAIN VALVE (VALVE BRACKET) (1 ACTUATOR)(#32256-)

Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1207-62-61261BRACKET32256-
201010-81660BOLT32256-
301643-31645WASHER32256-
401010-81650BOLT32256-
501643-31645WASHER32256-
620Y-62-22321BRACKET32256-
701010-81230BOLT32256-
801643-31232WASHER32256-
9207-06-61441BRACKET32256-
1001010-81235BOLT32256-
1101643-31232WASHER32256-
12208-62-61220HOSE, 570MM32256-
13208-62-61230HOSE, 520MM32256-
14208-62-61240HOSE, 920MM32256-
15208-62-61250HOSE, 770MM32256-
16208-62-61261HOSE, 500MM32256-
1707102-30210HOSE32256-
1807102-30307HOSE32256-
1904434-52712CLIP32256-
2004434-51312CLIP32256-
2104434-51812CLIP32256-
2201010-81225BOLT32256-
2301010-81220BOLT32256-
2401643-31232WASHER32256-
2508034-00536BAND32256-
