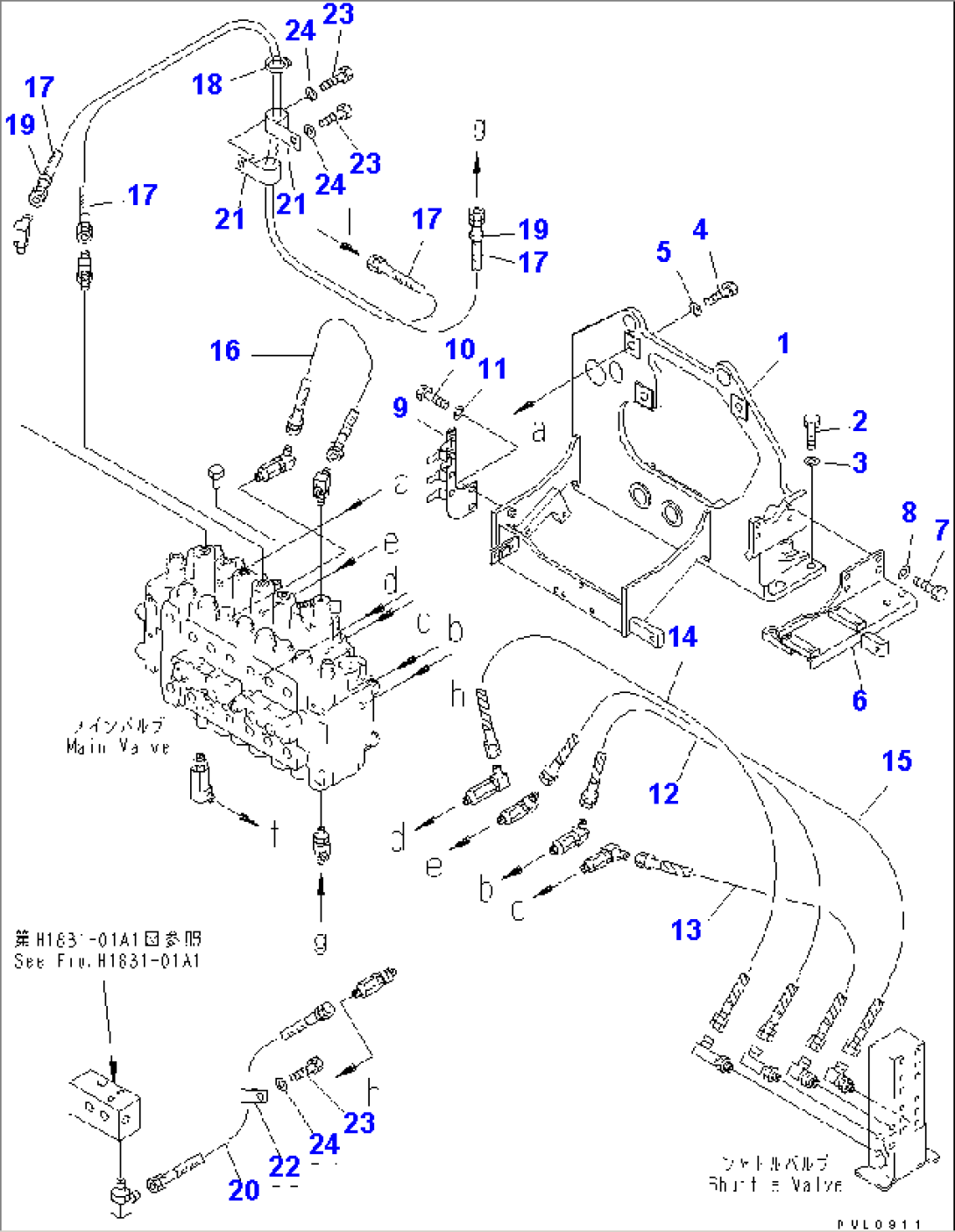

MAIN VALVE (VALVE BRACKET)(#30025-31999)

Komatsu PC400LC-6Z S/N 30001-UP (EXCEL SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1207-62-63560BRACKET30025-31999
201010-81660BOLT30202-@
201010-51660BOLT30025-30201
301643-31645WASHER30025-@
401010-81650BOLT30151-@
401010-51650BOLT30025-30150
501643-31645WASHER30025-@
620Y-62-22321BRACKET30025-@
701010-51230BOLT30025-@
801643-31232WASHER30025-@
9207-06-61440BRACKET30025-31999
1001010-51235BOLT30025-@
1101643-31232WASHER30025-@
1220Y-62-22610HOSE30025-@
1320Y-62-22620HOSE30025-@
1420Y-62-22630HOSE30025-@
1520Y-62-22641HOSE, 800MM30025-@
16207-62-63130HOSE ASS'Y, 500MM30025-31999
1720Y-62-23370HOSE, 1200MM30025-31999
1808034-00536BAND30025-31999
1920Y-62-22850BAND, GREEN30025-31999
2007102-20307HOSE30025-@
2104434-52512CLIP30025-31999
2204434-51812CLIP30025-@
2301010-81225BOLT30163-31999
2301010-51225BOLT30025-30162
2401643-31232WASHER30025-@
