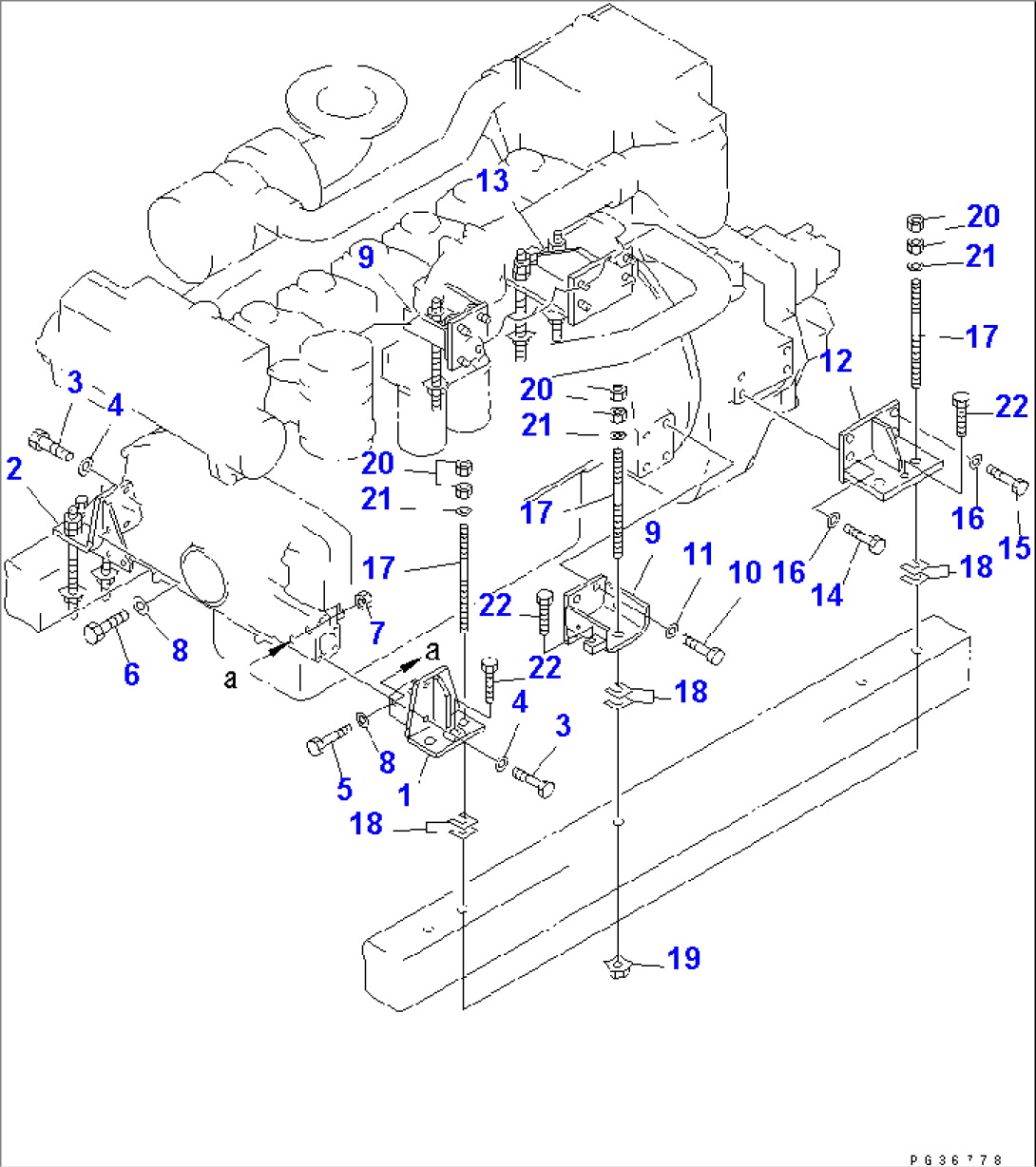

MARINE ENGINE MOUNTING(MGN133X-1)
Komatsu SA6D125-1AA S/N 44696-UP · ACCESSORY
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 6150-25-3731 | BRACKET,FRONTÃÂ, L.H. | 44696- | |
| 2 | 6150-25-3741 | BRACKET,FRONTÃÂ, R.H. | 44696- | |
| 3 | 01010-51035 | BOLT | 44696- | |
| 4 | 01643-31032 | WASHER | 44696- | |
| 5 | 01011-51025 | BOLT | 44696- | |
| 6 | 01011-51005 | BOLT | 44696- | |
| 7 | 01580-11008 | NUT | 44696- | |
| 8 | 01640-21016 | WASHER | 44696- | |
| 9 | 6151-25-4710 | BRACKET,REAR | 44696- | |
| 10 | 01010-51640 | BOLT | 44696- | |
| 11 | 01643-31645 | WASHER | 44696- | |
| 12 | 7700-17-1270 | BRACKET,MARINE GEARÃÂ, L.H. | 44696- | |
| 13 | 7700-17-1280 | BRACKET,MARINE GEARÃÂ, R.H. | 44696- | |
| 14 | 01010-51845 | BOLT | 44696- | |
| 15 | 01010-51850 | BOLT | 44696- | |
| 16 | 01643-31845 | WASHER | 44696- | |
| 17 | 7700-65-2120 | STUD | 44696- | |
| 18 | 7700-65-2400 | SHIM ASS'Y (K2) | 44696- | |
| 7700-65-2410 | SHIMÃÂ, 0.1MM | 44696- | ||
| 7700-65-2420 | SHIMÃÂ, 0.2MM | 44696- | ||
| 7700-65-2430 | SHIMÃÂ, 0.5MM | 44696- | ||
| 7700-65-2440 | SHIMÃÂ, 1.0MM | 44696- | ||
| 19 | 7700-65-2130 | WASHER | 44696- | |
| 20 | 01580-11815 | NUT | 44696- | |
| 21 | 01643-21845 | WASHER | 44696- | |
| 22 | 7700-65-1860 | BOLT,JACK | 44696- |
