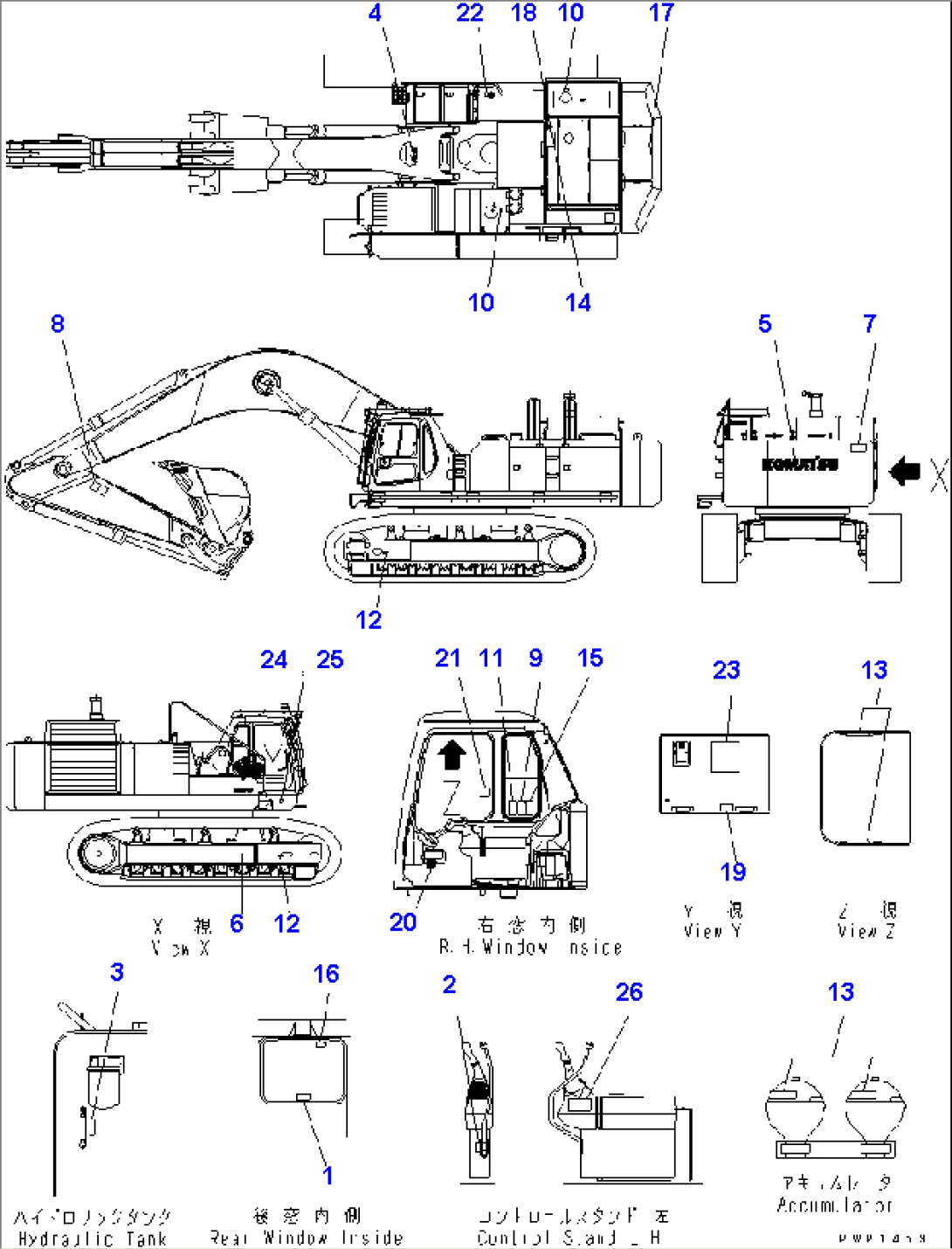

MARKS AND PLATES (OPERATING AND CAUTION PLATE)(#K32001-)

Komatsu PC750SE-6K-LS S/N K30001-UP · MARKS AND PLATES

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-00-22880DECALK32001-
209685-00001PLATEÂÂ, OPERATINGK30001-
3205-00-73360PLATEÂÂ, OPERATINGK32001-
409690-M0063PLATEÂÂ, MARKK32001-
509690-B1600PLATEÂÂ, MARKK30001-
609690-B0400PLATEÂÂ, MARKK30001-
720E-00-K1150PLATEÂÂ, CAUTIONK30001-
809134-A1681PLATEÂÂ, CAUTIONK32001-
920E-00-K1120PLATEÂÂ, INSTRUCTIONK30001-
1020E-00-K1190PLATEÂÂ, CAUTIONK30001-
1120E-00-K1230PLATEÂÂ, CAUTIONK30001-
1209657-A0881PLATEÂÂ, SAFETYK32001-
1309659-A057BPLATEÂÂ, SAFETYK32001-
1409667-A0481PLATEÂÂ, SAFETYK32001-
1520E-00-K1130PLATEÂÂ, CAUTIONK30001-
1609803-A0481PLATEÂÂ, SAFETYK32001-
1709805-A0881PLATEÂÂ, SAFETYK32001-
1820E-00-K1110PLATEÂÂ, CAUTIONK30001-
1909808-A0881PLATEÂÂ, SAFETYK32001-
2020Y-00-21280PLATEK30001-
2109839-03000PLATEÂÂ, SAFETYK32001-
2221M-00-15421PLATEK32001-
23209-00-77220PLATEK32001-
24205-00-K1290PLATEÂÂ, NAMEK30073-
2504418-13060SCREWK32001-
2620E-00-K1340PLATEÂÂ, CAUTIONK30001-
