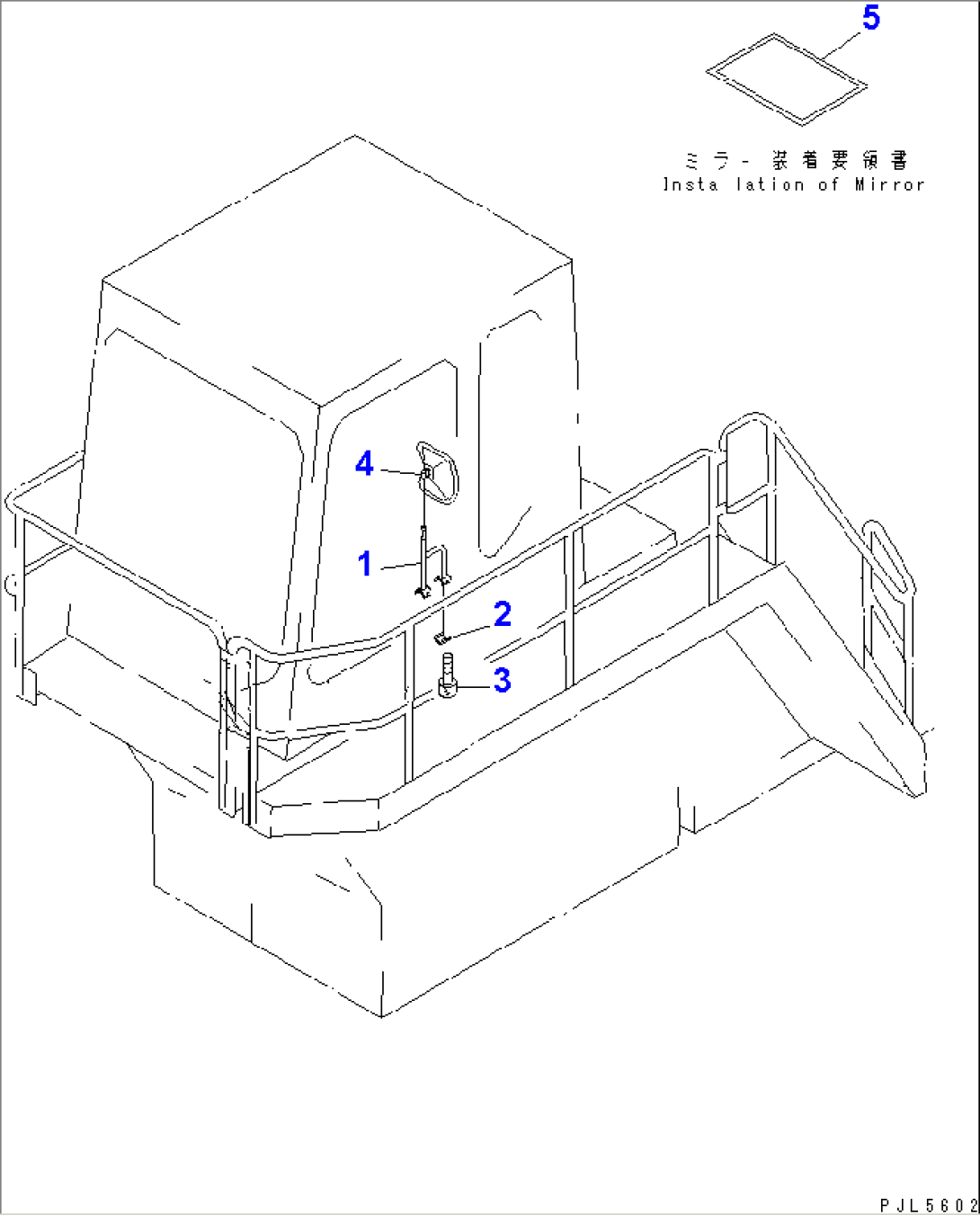

MIRROR(#10073-)

Komatsu PC1600-1 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121T-54-79611SUPPORT10092-
21T-54-79610SUPPORT10073-10091
221T-54-79620CLAMP10073-
301252-41025BOLT10073-
421N-54-32670MIRROR10092-
08174-33023MIRROR10073-10091
521T-98-72180PLATE10086-
