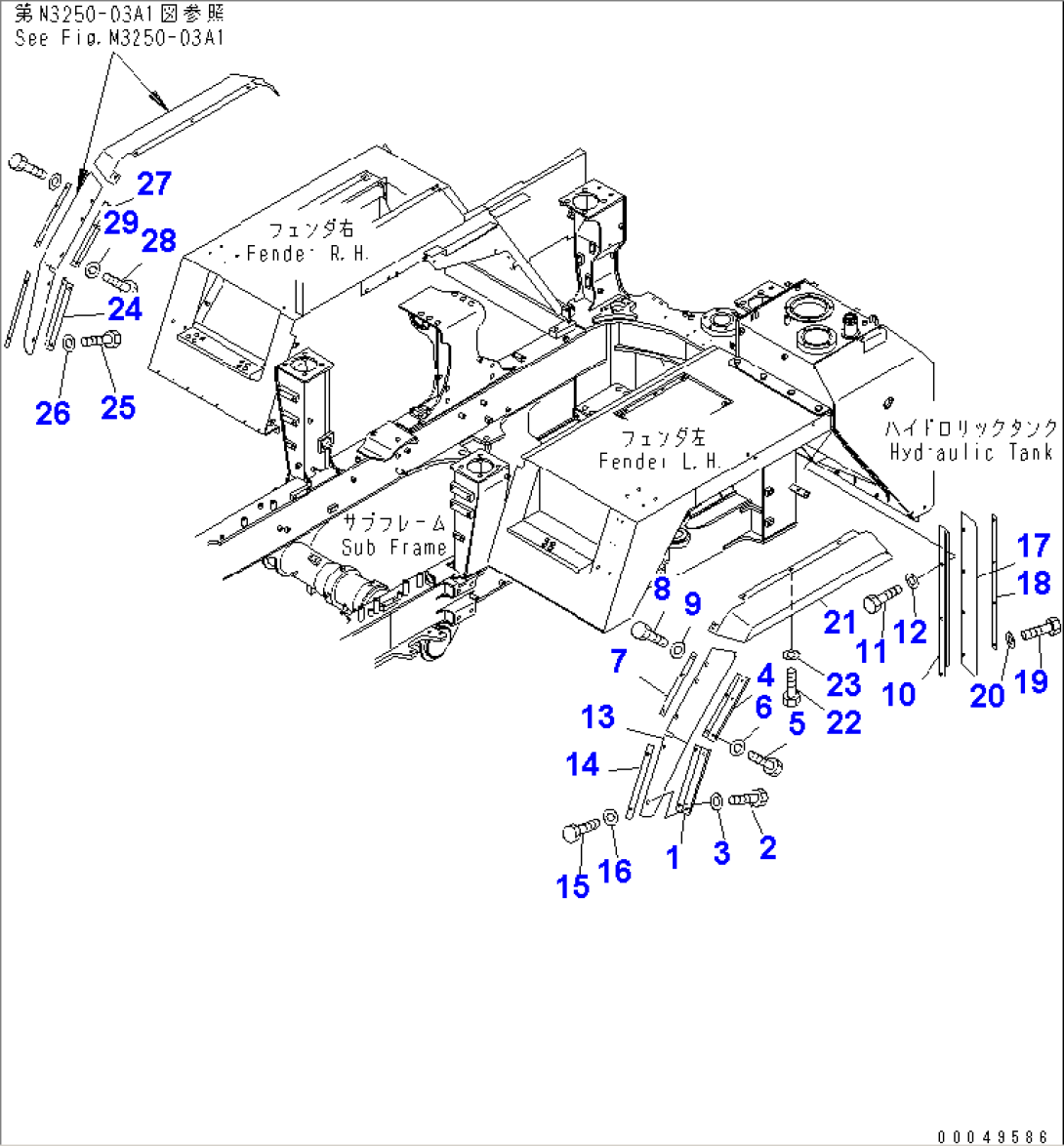

MUD GUARD (1/2) (FOR WIDE TIRE)(#2001-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) (FOR EU) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17440BRACKET2001-
201010-81025BOLT2001-
301643-31032WASHER2001-
456B-54-18870BRACKET2001-
501010-81025BOLT2001-
601643-31032WASHER2001-
756B-54-18890BRACKET2001-
801010-81030BOLT2001-
901643-31032WASHER2001-
1056B-54-18910BRACKET2001-
1101010-81020BOLT2001-
1201643-31032WASHER2001-
1356B-54-18841GUARD2001-
1456B-54-12490PLATE2001-
1501010-81030BOLT2001-
1601643-31032WASHER2001-
1756B-54-18851GUARD2001-
1856B-54-12461PLATE2001-
1901010-81030BOLT2001-
2001643-31032WASHER2001-
2156B-54-18821GUARD2001-
2201010-81030BOLT2001-
2301643-31032WASHER2001-
2456B-54-17440BRACKET2001-
2501010-81025BOLT2001-
2601643-31032WASHER2001-
2756B-54-18880BRACKET2001-
2801010-81025BOLT2001-
2901643-31032WASHER2001-
