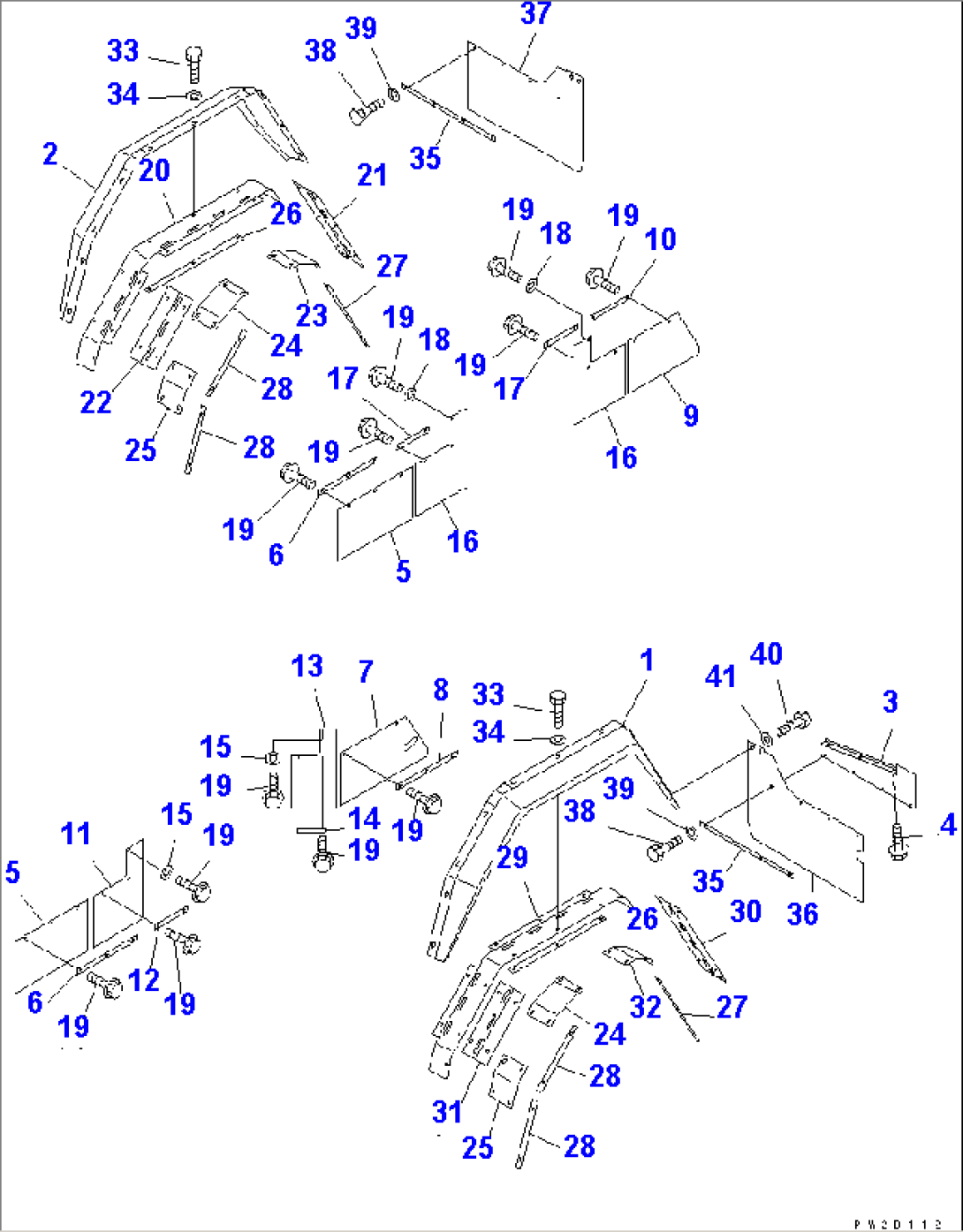

MUD GUARD (FOR WIDE TIRE)

Komatsu HM300-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-80-15780GUARD,L.H.1001-
256D-80-15790GUARD,R.H.1001-
356D-54-12421BRACKET1001-
401435-01016BOLT1001-
556D-54-12441GUARD1001-
656B-54-12331PLATE1001-
756D-54-12451GUARD1001-
856B-54-12331PLATE1001-
956D-54-12470GUARD1001-
1056B-54-12760PLATE1001-
1156D-54-12740GUARD1001-
1256B-54-12750PLATE1001-
1356D-54-12750GUARD1001-
1456D-54-12760PLATE1001-
15417-43-16210WASHER1001-
1656D-54-12740GUARD1001-
1756B-54-12750PLATE1001-
18415-64-13120WASHER1001-
1901435-01020BOLT1001-
2056D-54-12830COVER1001-
2156D-54-12840COVER1001-
2256D-54-12850COVER1001-
2356D-54-12860COVER1001-
2456D-54-12870COVER1001-
2556D-54-12880COVER1001-
2656D-54-12890PLATE1001-
2756D-54-12910PLATE1001-
2856D-54-12920PLATE1001-
2956D-54-12930COVER1001-
3056D-54-12940COVER1001-
3156D-54-12950COVER1001-
3256D-54-12960COVER1001-
3301010-81025BOLT1001-
3401643-51032WASHER1001-
3556D-54-12432PLATE1001-
3656D-54-12412GUARD1001-
3756D-54-12481GUARD1001-
3801010-81025BOLT1001-
3901643-51032WASHER1001-
4001010-81025BOLT1001-
41415-64-13120WASHER1001-
