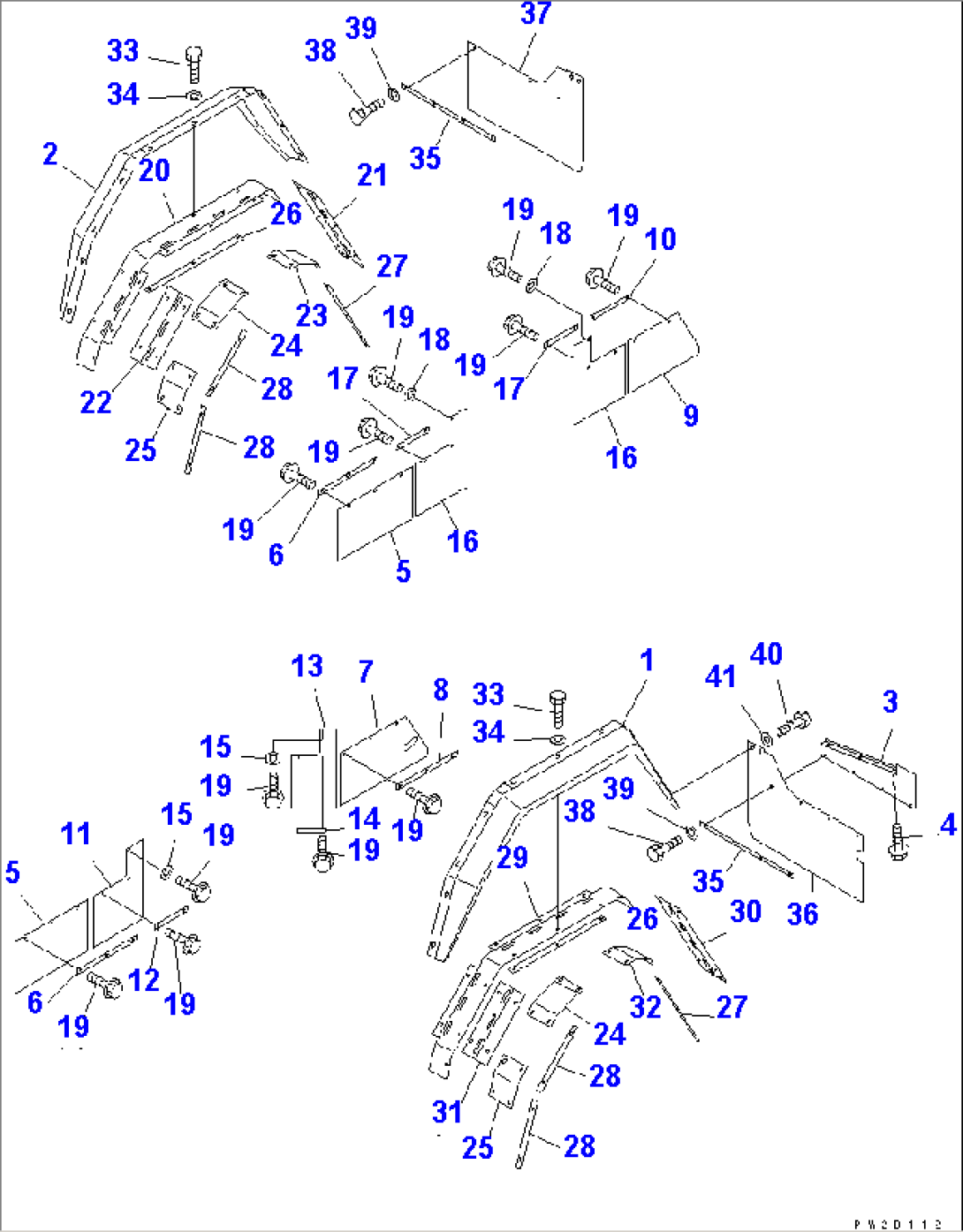

MUD GUARD (FOR WIDE TIRE)(#1001-1072)

Komatsu HM300-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-80-15780GUARD,L.H.1001-1072
256D-80-15790GUARD,R.H.1001-1072
356D-54-12421BRACKET1001-1072
401435-01016BOLT1001-1072
556D-54-12441GUARD1001-1072
656B-54-12331PLATE1001-1072
756D-54-12451GUARD1001-1072
856B-54-12331PLATE1001-1072
956D-54-12470GUARD1001-@
1056B-54-12760PLATE1001-@
1156D-54-12740GUARD1001-1072
1256B-54-12750PLATE1001-1072
1356D-54-12750GUARD1001-1072
1456D-54-12760PLATE1001-1072
15417-43-16210WASHER1001-1072
1656D-54-12740GUARD1001-@
1756B-54-12750PLATE1001-@
18415-64-13120WASHER1001-1072
1901435-01020BOLT1001-@
2056D-54-12830COVER1001-1072
2156D-54-12840COVER1001-1072
2256D-54-12850COVER1001-1072
2356D-54-12860COVER1001-@
2456D-54-12870COVER1001-@
2556D-54-12880COVER1001-1072
2656D-54-12890PLATE1001-@
2756D-54-12910PLATE1001-1072
2856D-54-12920PLATE1001-@
2956D-54-12930COVER1001-1072
3056D-54-12940COVER1001-1072
3156D-54-12950COVER1001-1072
3256D-54-12960COVER1001-@
3301010-81025BOLT1001-@
3401643-51032WASHER1001-@
3556D-54-12432PLATE1001-1072
3656D-54-12412GUARD1001-1072
3756D-54-12481GUARD1001-1072
3801010-81025BOLT1001-1072
3901643-51032WASHER1001-1072
4001010-81025BOLT1001-1072
41415-64-13120WASHER1001-1072
