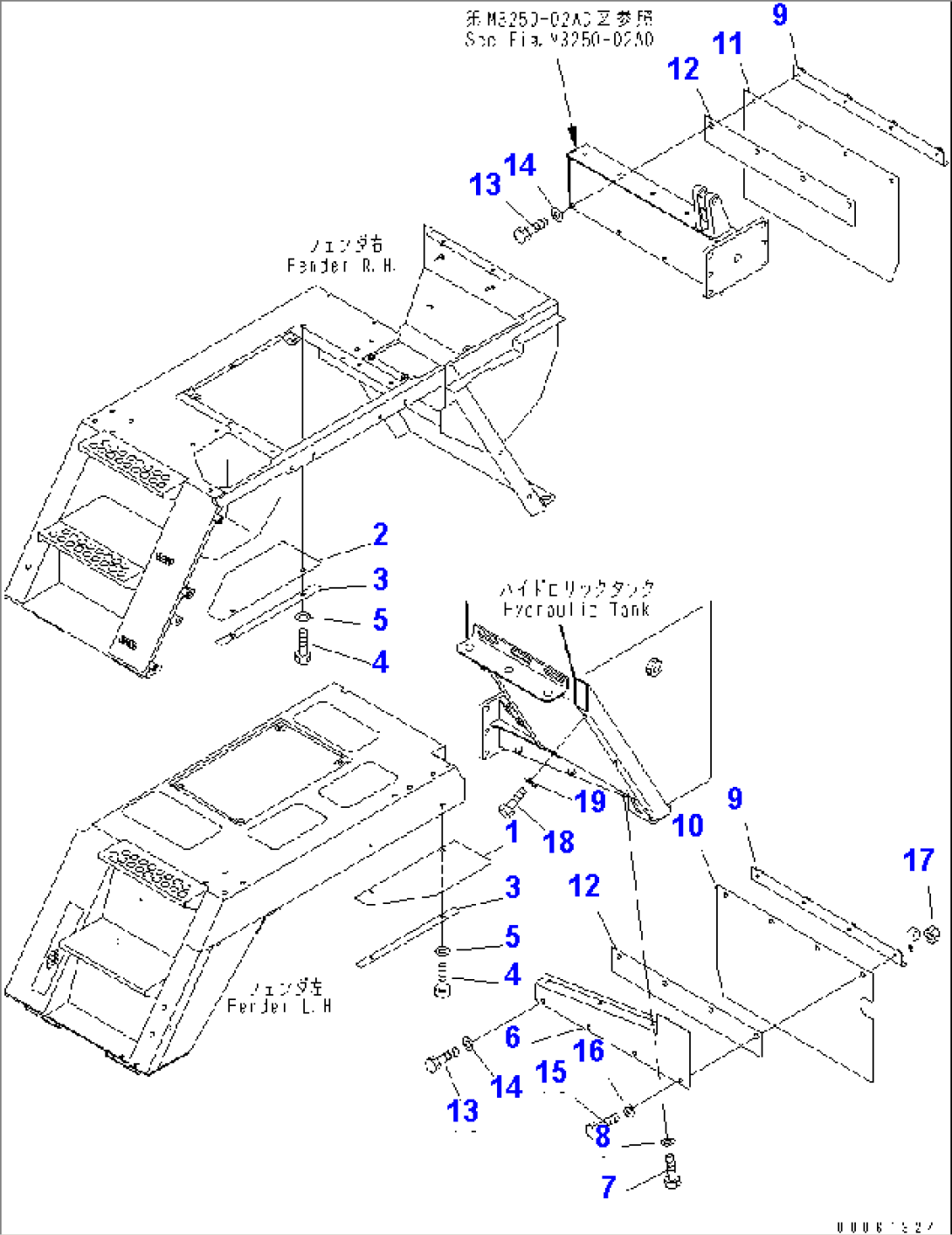

MUD GUARD (FOR WIDE TIRE)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-22950GUARD2001-
256D-54-22960GUARD2001-
356D-54-22970PLATE2001-
401010-81025BOLT2001-
501643-31032WASHER2001-
656D-54-12422BRACKET2001-
701010-81020BOLT2001-
801643-31032WASHER2001-
956D-54-12433GUARD2001-
1056D-54-12970GUARD2001-
1156D-54-12980GUARD2001-
1256D-54-15560GUARD2001-
1301010-81035BOLT2001-
1401643-31032WASHER2001-
1501010-81045BOLT2001-
1601643-31032WASHER2001-
1701580-11008NUT2001-
1801010-81020BOLT2001-
1901643-31032WASHER2001-
