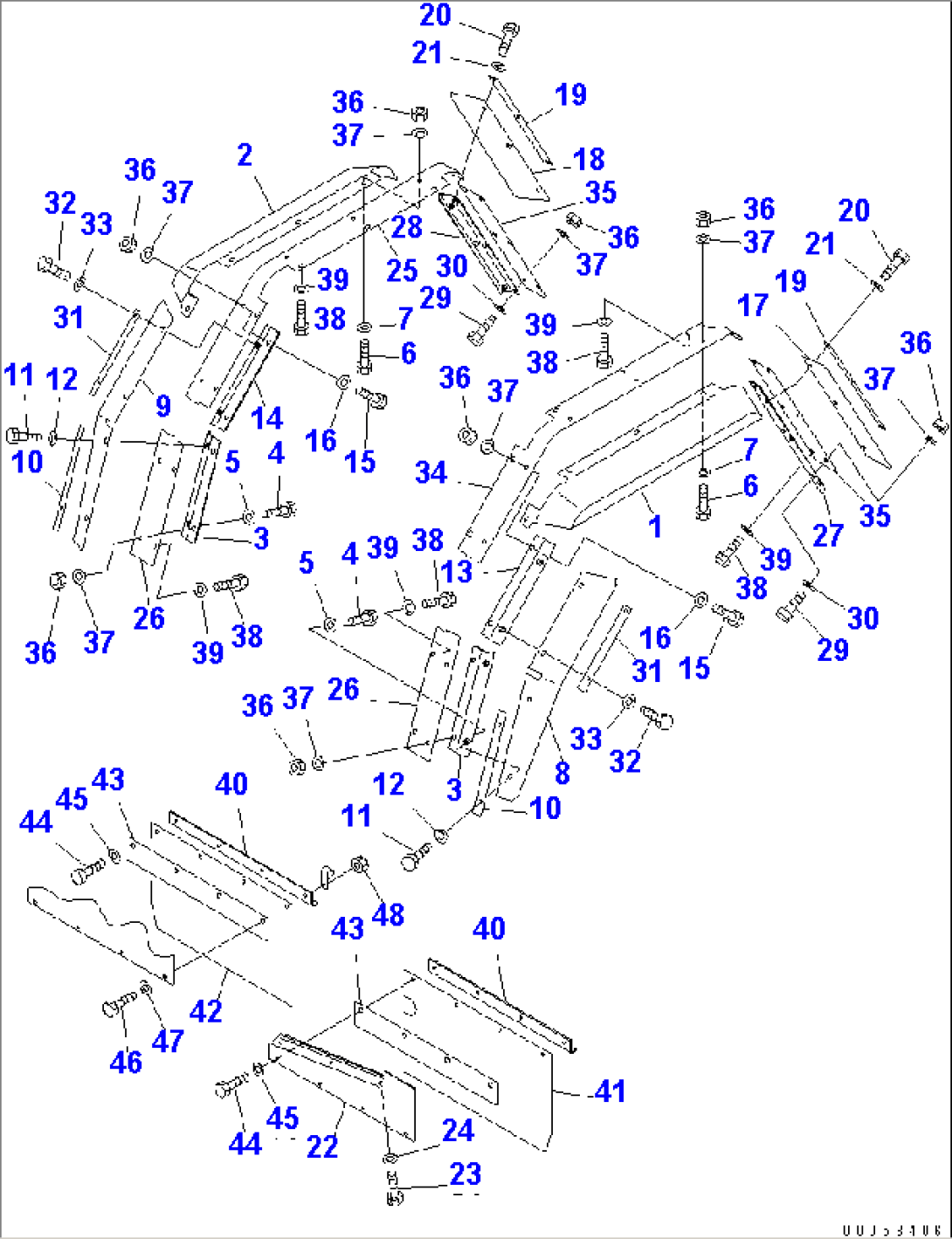

MUD GUARD(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-18821GUARD2001-
256D-54-18831GUARD2001-
356D-54-18861BRACKET2001-
401010-81025BOLT2001-
501643-31032WASHER2001-
601010-81025BOLT2001-
701643-31032WASHER2001-
856D-54-18841GUARD2001-
956D-54-18940GUARD2001-
1056B-54-12490PLATE2001-
1101010-81025BOLT2001-
1201643-31032WASHER2001-
1356D-54-18910BRACKET2001-
1456D-54-18920BRACKET2001-
1501010-81025BOLT2001-
1601643-31032WASHER2001-
1756D-54-18851GUARD2001-
1856D-54-18950GUARD2001-
1956D-54-18891PLATE2001-
2001010-81025BOLT2001-
2101643-31032WASHER2001-
2256D-54-12422BRACKET2001-
2301010-81020BOLT2001-
2401643-31032WASHER2001-
2556D-54-28980COVER2001-
2656D-54-28960COVER2001-
2756D-54-18881COVER2001-
2856D-54-18930COVER2001-
2901010-81025BOLT2001-
3001643-31032WASHER2001-
3156D-54-18871COVER2001-
3201010-81025BOLT2001-
3301643-31032WASHER2001-
3456D-54-28970COVER2001-
3556D-54-28990COVER2001-
3601580-11008NUT2001-
3701643-31032WASHER2001-
3801010-81025BOLT2001-
3901643-31032WASHER2001-
4056D-54-12433GUARD2001-
4156D-54-12970GUARD2001-
4256D-54-12980GUARD2001-
4356D-54-15560GUARD2001-
4401010-81035BOLT2001-
4501643-31032WASHER2001-
4601010-81045BOLT2001-
4701643-31032WASHER2001-
4801580-11008NUT2001-
