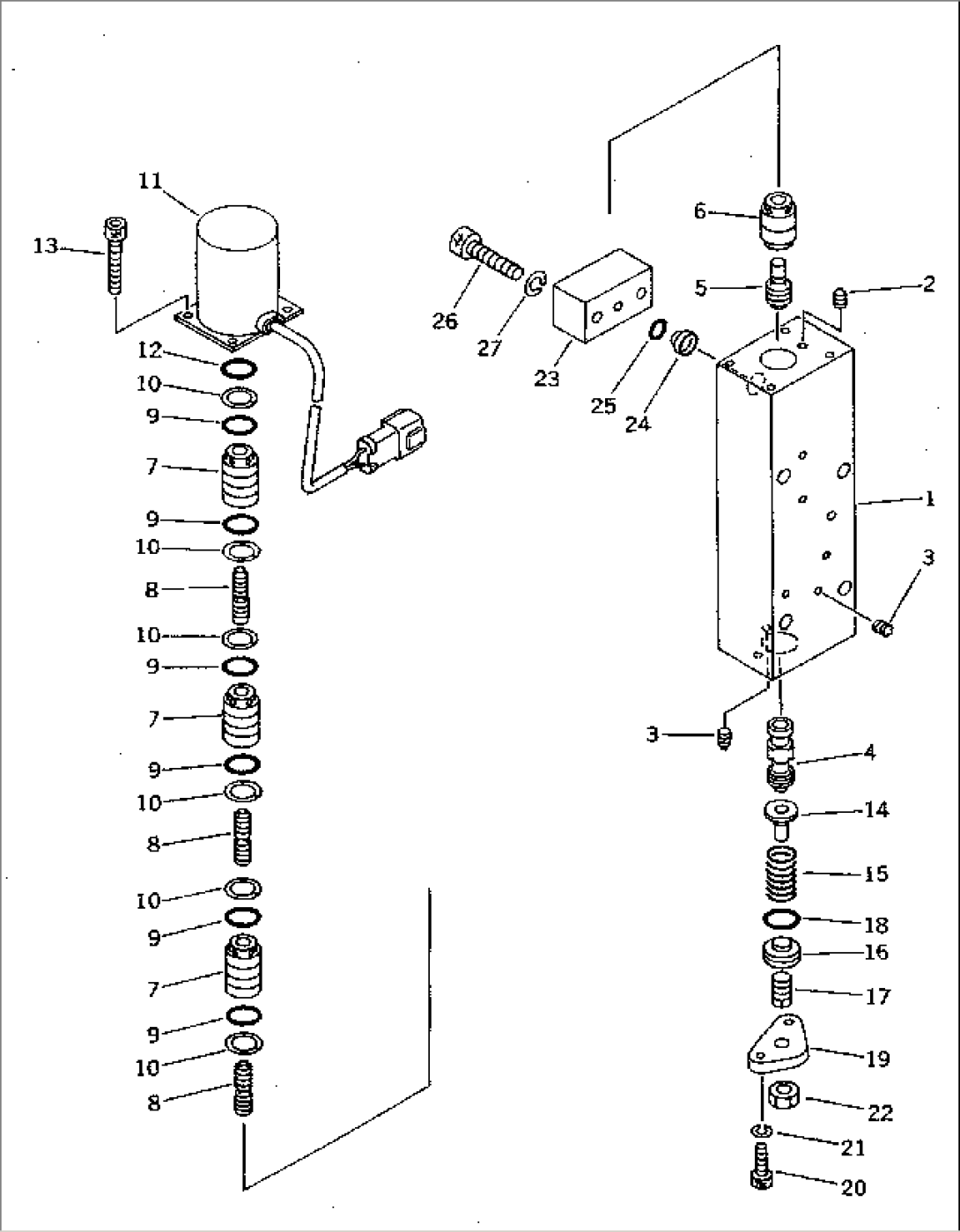

NO.1 PUMP (10/13) (WITH 2-STAGE SELECTOR MODE OLSS) (EXCEPT JAPAN)(#10118-)

Komatsu PC710-5 S/N 10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
708-25-04090PUMP ASS'Y10118-
708-25-09140SERVO VALVE ASS'Y10118-
708-25-09740VALVE ASS'Y,TVC10118-
708-23-00320BODY ASS'Y10118-
4708-23-18161SPOOL10118-
5708-23-18120PISTON10118-
6708-23-18130SLEEVE10118-
7708-25-58150SLEEVE10118-
8708-25-58160PISTON10118-
907000-12016O-RING10118-
1007001-02016RING,BACK-UP10118-
11708-23-18272SOLENOID ASS'Y10118-
1207000-02016O-RING10118-
13708-23-18250BOLT10118-
14708-23-18170SEAT10118-
15708-23-18181SPRING10118-
16708-23-15170PLUG10118-
17708-25-15340SCREW10118-
1807000-02018O-RING10118-
19708-23-18210COVER10118-
20708-25-15320BOLT10118-
2101602-20619WASHER,SPRING10118-
2201580-10806NUT10118-
23708-25-58310FLANGE10118-
24720-68-11920FILTER10118-
2507000-12010O-RING10118-
26708-25-58320BOLT10118-
2701602-20825WASHER,SPRING10118-
