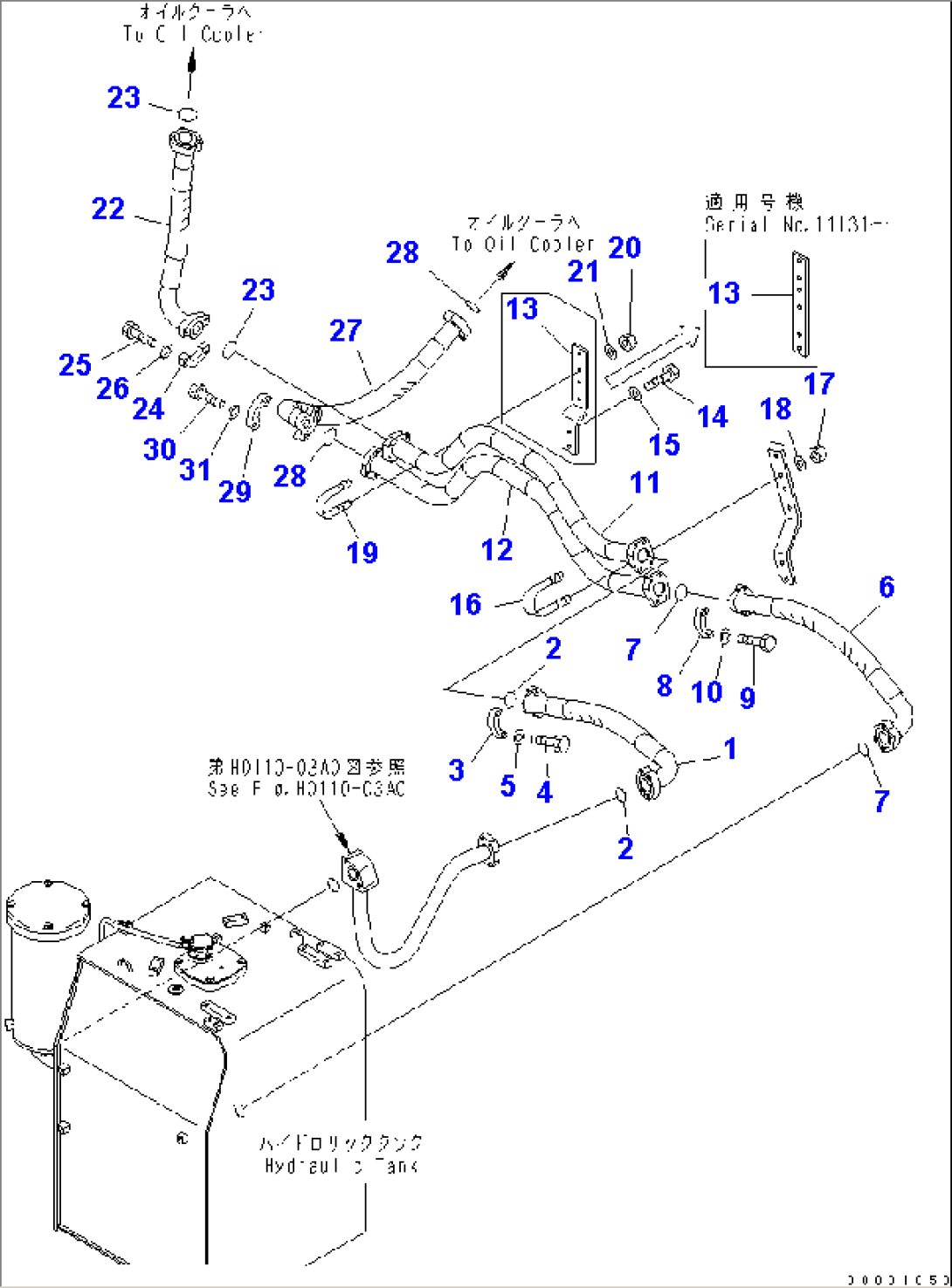

OIL COOLER LINES(#11001-)

Komatsu PC600LC-6A S/N 10001-UP (OVERSEAS VERSION) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107298-02008HOSE10001-
207000-12060O-RING10001-
307371-32076FLANGE10001-
407372-21240BOLT10001-
501643-51232WASHER10001-
607298-02009HOSE10001-
707000-12060O-RING10001-
807371-32076FLANGE10001-
907372-21240BOLT10001-
1001643-51232WASHER10001-
1121M-62-12360TUBE11001-
1221M-62-12191TUBE11001-
1321M-62-12372BRACKET11131-
1321M-62-12371BRACKET11105-11130
1401010-81235BOLT11105-
1501643-31232WASHER11105-
1607283-36163CLIP10001-
1701597-01009NUT10001-
1801643-31032WASHER10001-
1907283-36163CLIP10001-
2001597-01009NUT10001-
2101643-31032WASHER10001-
2207298-02008HOSE11001-
2307000-12060O-RING10001-
2407371-32076FLANGE10001-
2507372-21240BOLT10001-
2601643-51232WASHER10001-
2707298-020A9HOSE11001-
2807000-12060O-RING10001-
2907371-32076FLANGE10001-
3007372-21240BOLT10001-
3101643-51232WASHER10001-
