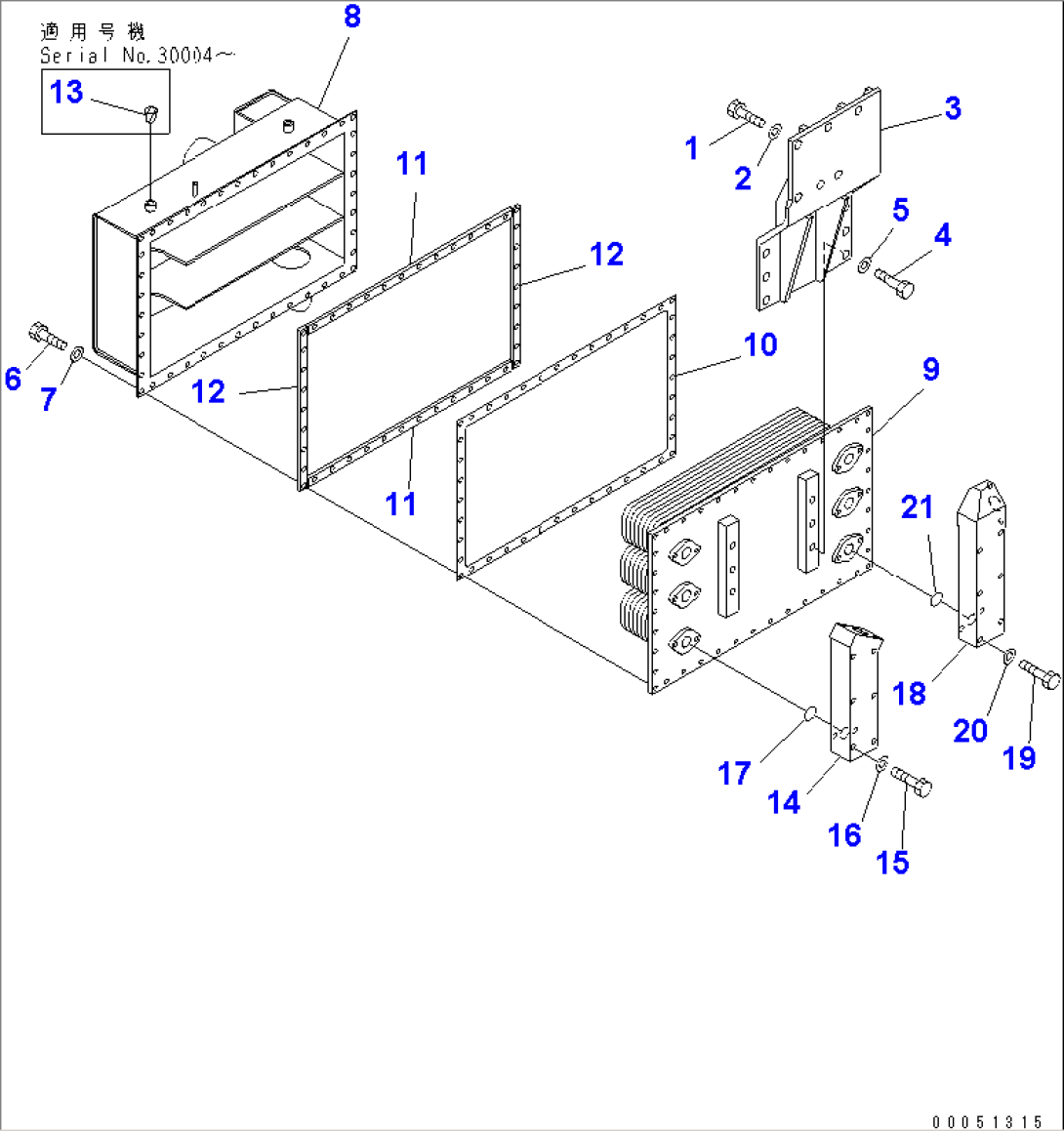

OIL COOLER(#30001-)

Komatsu D475A-5E0 S/N 30001-30146 (TIER2) (MINING SPEC.) · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81640BOLT30001-
201643-31645WASHER30001-
3198-03-73211BRACKET30001-
401010-81640BOLT30001-
501643-31645WASHER30001-
198-03-75600OIL COOLER ASS'Y30001-
601010-81035BOLT30001-
701643-31032WASHER30001-
8198-03-75610CASE30001-
9198-03-73121COVER30001-
10198-03-73130GASKET30001-
11198-03-73140PLATE30001-
12198-03-73150PLATE30001-
1307049-01215PLUG30004-
14198-03-73220BLOCK30001-
1501010-81075BOLT30001-
1601643-31032WASHER30001-
1707000-73035O-RING30001-
18198-03-73231BLOCK30001-
1901010-81075BOLT30001-
2001643-31032WASHER30001-
2107000-73035O-RING30001-
