O.L.S.S. LINE
Komatsu PC600LC-8 S/N K50001-UP · H0 HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

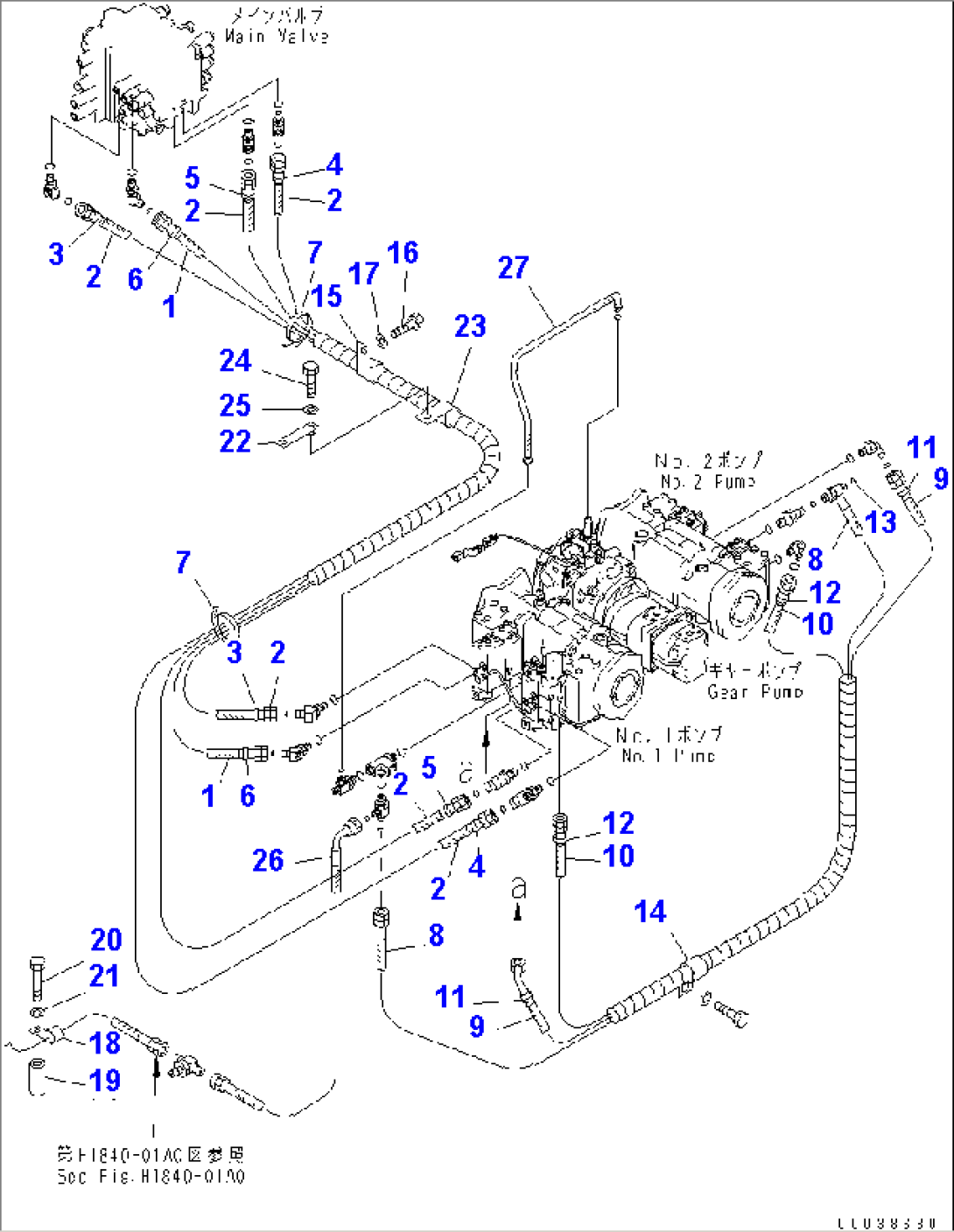

| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 02753-00315 | HOSE | K50001- | |
| 2 | 02753-00317 | HOSE | K50001- | |
| 3 | 20Y-62-22790 | BAND, RED | K50001- | |
| 4 | 20Y-62-22810 | BAND, YELLOW | K50001- | |
| 5 | 20Y-62-22820 | BAND, BLUE | K50001- | |
| 6 | 20Y-62-22830 | BAND, WHITE | K50001- | |
| 7 | 08034-20536 | BAND | K50001- | |
| 8 | 21M-62-14840 | HOSE | K50001- | |
| 9 | 02764-00312 | HOSE | K50001- | |
| 10 | 02762-00312 | HOSE | K50001- | |
| 11 | 20Y-62-22840 | BAND, BLACK | K50001- | |
| 12 | 20Y-62-22860 | BAND, BROWN | K50001- | |
| 13 | 02896-11009 | O-RING | K50001- | |
| 14 | 113-899-7950 | CLIP | K50001- | |
| 15 | 23T-62-12160 | CLIP | K50001- | |
| 16 | 01010-81230 | BOLT | K50001- | |
| 17 | 01643-31232 | WASHER | K50001- | |
| 18 | 04434-51512 | CLIP | K50001- | |
| 19 | 22S-62-26210 | SPACER | K50001- | |
| 20 | 01011-81205 | BOLT | K50001- | |
| 21 | 01643-31232 | WASHER | K50001- | |
| 22 | 20Y-06-21240 | PLATE | K50001- | |
| 23 | 207-62-33690 | CLIP | K50001- | |
| 24 | 01010-81230 | BOLT | K50001- | |
| 25 | 01643-31232 | WASHER | K50001- | |
| 26 | 02763-003A7 | HOSE | K50001- | |
| 27 | 02763-00305 | HOSE | K50001- |
