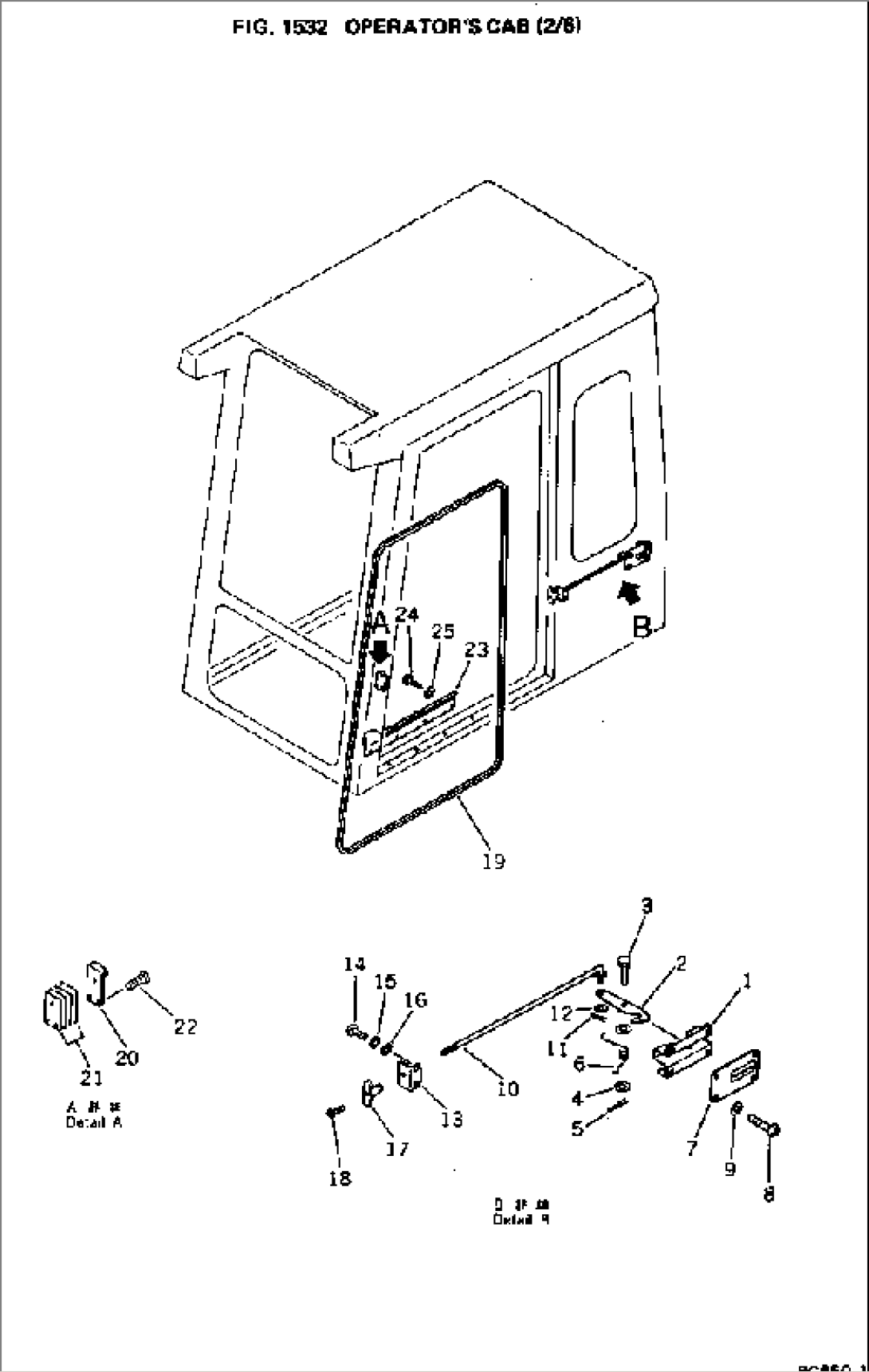

OPERATOR'S CAB (2/6)
Komatsu PC650-1 S/N 10007-UP · REVOLVING FRAME AND CAB
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 205-54-63400 | CATCHER ASS'Y | 10007- | ||
| 1 | 205-54-63410 | BRACKET | 10007- | |
| 2 | 205-54-63420 | HOOK | 10007- | |
| 3 | 178-57-11250 | PIN | 10007- | |
| 4 | 01641-21016 | WASHER | 10007- | |
| 5 | 04050-12018 | PIN,COTTER | 10007- | |
| 6 | 205-54-53580 | SPRING | 10007- | |
| 7 | 205-54-66460 | COVER | 10007- | |
| 8 | 01220-40630 | SCREW | 10007- | |
| 9 | 01643-30623 | WASHER | 10007- | |
| 10 | 209-54-11231 | ROD | 10007- | |
| 11 | 04050-12012 | PIN,COTTER | 10007- | |
| 12 | 01641-20812 | WASHER | 10007- | |
| 13 | 205-54-66450 | GUIDE | 10007- | |
| 14 | 01220-40620 | SCREW | 10007- | |
| 15 | 01602-20619 | WASHER,SPRING | 10007- | |
| 16 | 01641-20608 | WASHER | 10007- | |
| 17 | 130-43-63320 | KNOB | 10007- | |
| 18 | 01220-40416 | SCREW | 10007- | |
| 19 | 209-54-11311 | SEAL | 10007- | |
| 20 | 566-54-24511 | STRIKER,L.H. | 10007- | |
| 21 | 566-54-24521 | SHIM, 0.8MM | 10007- | |
| 22 | 205-54-68510 | SCREW | 10007- | |
| 23 | 209-54-11291 | COVER | 10007- | |
| 24 | 205-54-53630 | SCREW | 10007- | |
| 25 | 01641-20508 | WASHER | 10007- |
