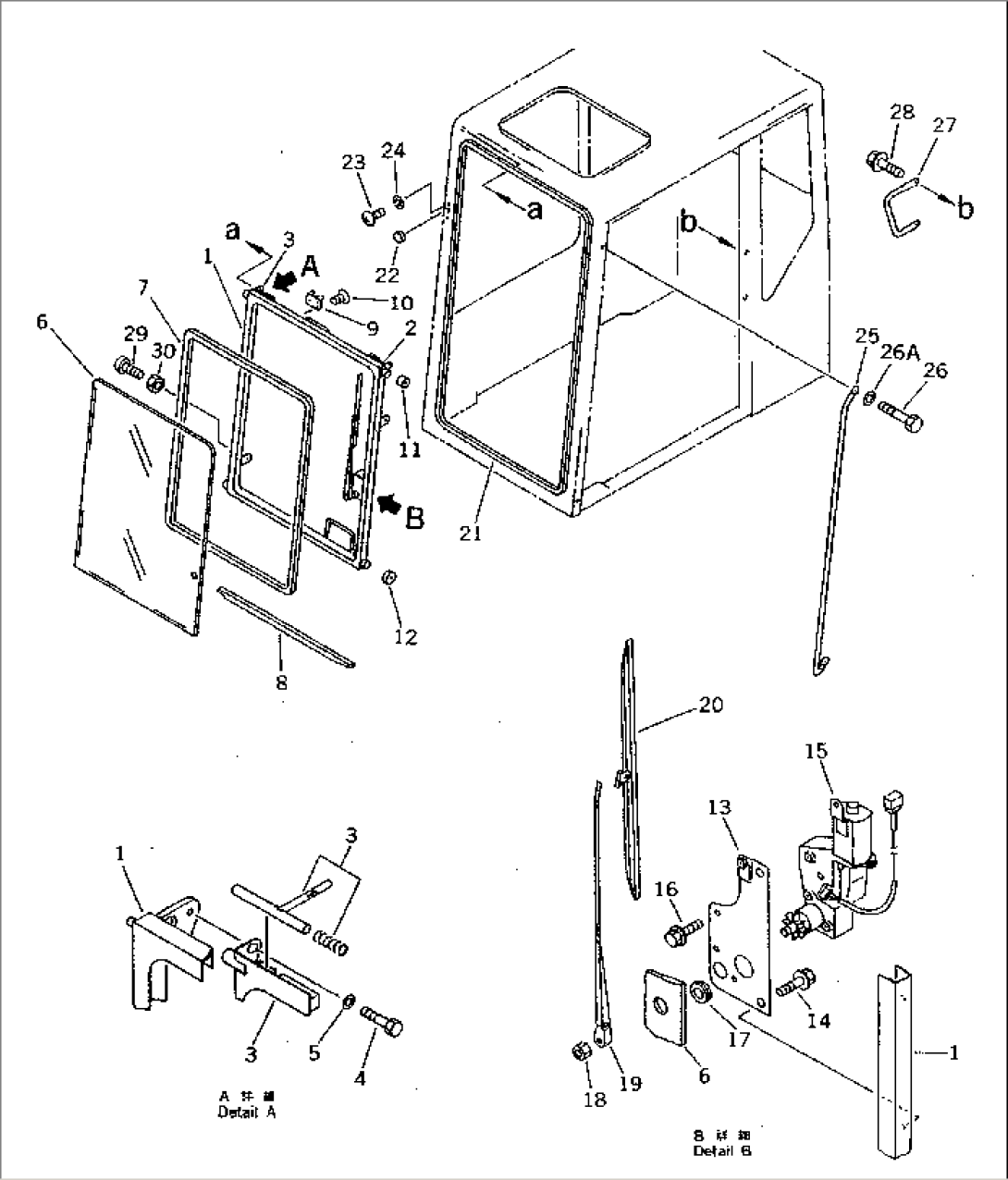

OPERATOR'S CAB (2/7) (FRONT WINDOW) (FOR U.S.A. AND CANADA)

Komatsu PC400HD-5K S/N 20001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1207-54-X1571OPERATOR'S CAB GROUP20001-
207-54-00063OPERATOR'S CAB ASS'Y.-
207-54-00062OPERATOR'S CAB ASS'Y20001-.
20Y-54-00034WINDOW ASS'Y20001-
120Y-54-14711WINDOW20001-
220Y-54-14681LATCH ASS'Y20001-
320Y-54-14691LATCH ASS'Y20001-
420Y-54-14750BOLT20001-
501643-70823WASHER20001-
620Y-54-11311GLASS20001-
720Y-54-13920WEATHER STRIP20001-
820Y-54-11821SEAL20001-
920Y-54-14310STRIKER20001-
1020Y-54-14280SCREW20001-
1120Y-54-11580ROLLER20001-
1220Y-54-11570ROLLER20001-
1320Y-54-11791BRACKET20001-
1420Y-54-14360BOLT20001-
1520Y-06-11750MOTOR,WIPER20001-
1620Y-54-14380BOLT20001-
1708037-02512GROMMET20001-
1801580-10806NUT20001-
1920Y-06-11760ARM,WIPER20001-
2020Y-06-11770BLADE20001-
2120Y-54-11831TRIM20001-
2209415-01008CAP20001-
2301220-40412SCREW20001-
2401601-20410WASHER,SPRING20001-
2520Y-54-11770GRIP20001-
2620Y-54-14360BOLT20001-
2720Y-54-11783GRIP20001-
2820Y-54-14360BOLT20001-
2920Y-54-14290STOPPER20001-
3001580-11008NUT20001-
