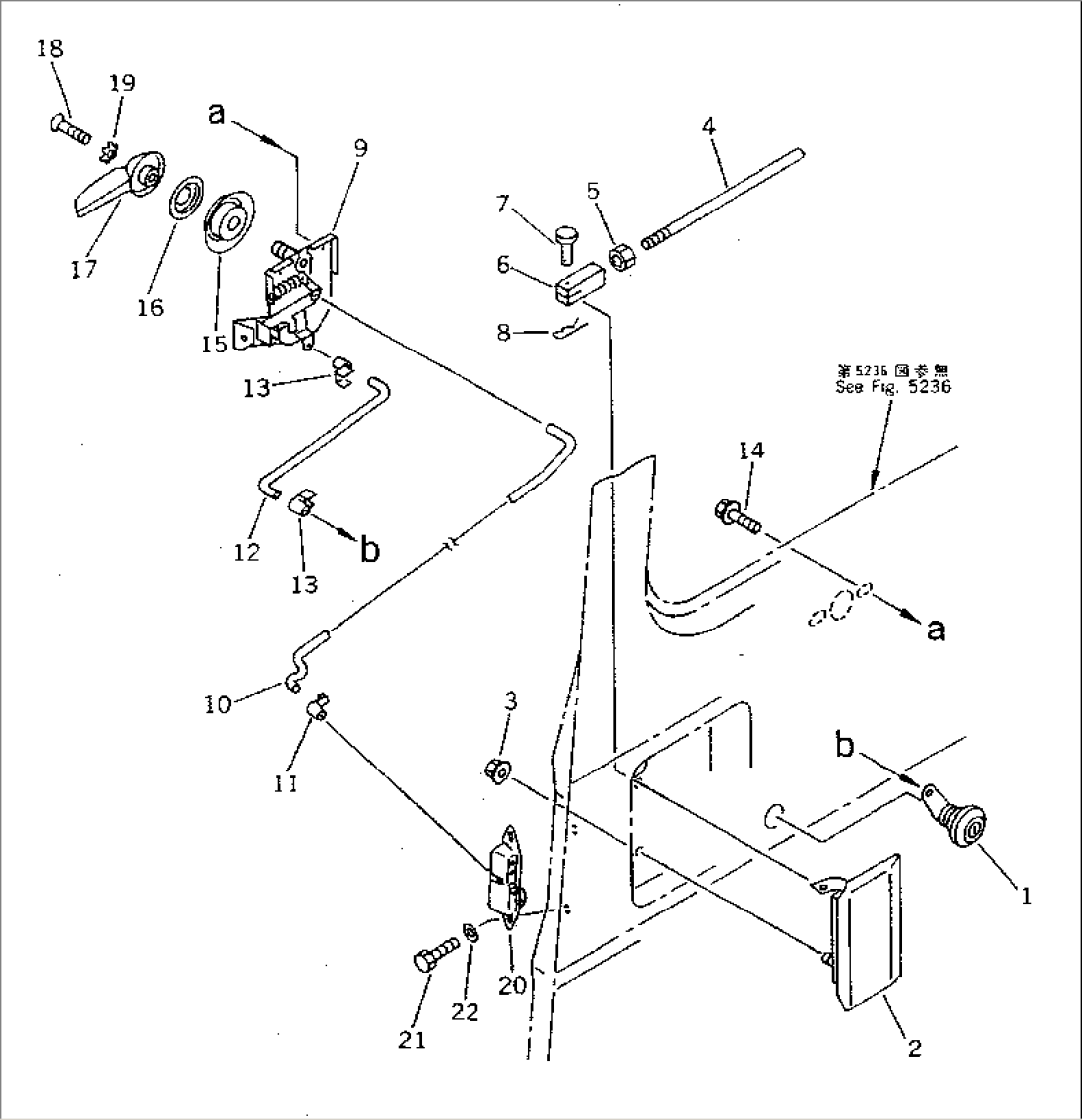

OPERATOR'S CAB (7/7) (DOOR 2/2) (FOR FRONT GUARD)(#10242-)

Komatsu PC410LC-5 S/N 10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
207-54-00280OPERATOR'S CAB ASS'Y10242-
207-54-00150DOOR ASS'Y10242-
1205-54-71642LOCK ASS'Y10242-
2205-54-72102HANDLE ASS'Y10242-
301584-00605NUT10242-
420Y-54-11710ROD10242-
501584-00605NUT10242-
604211-20634YOKE10242-
704205-10620PIN10242-
804052-00633PIN10242-
920Y-54-13861REMOTE CONTROL A.10242-
1020Y-54-11720ROD10242-
11205-54-71840SNAP10242-
1220Y-54-11730ROD10242-
13205-54-71830SNAP10242-
1401435-00616BOLT10242-
15566-54-24260BASE10242-
16566-54-24270ESCUTCHEON10242-
1720Y-54-13390HANDLE10242-
1801225-70510SCREW10242-
19205-54-71880WASHER,LOCK10242-
2020Y-54-14520LOCK ASS'Y10242-
2101010-50616BOLT10242-
2201643-30623WASHER10242-
