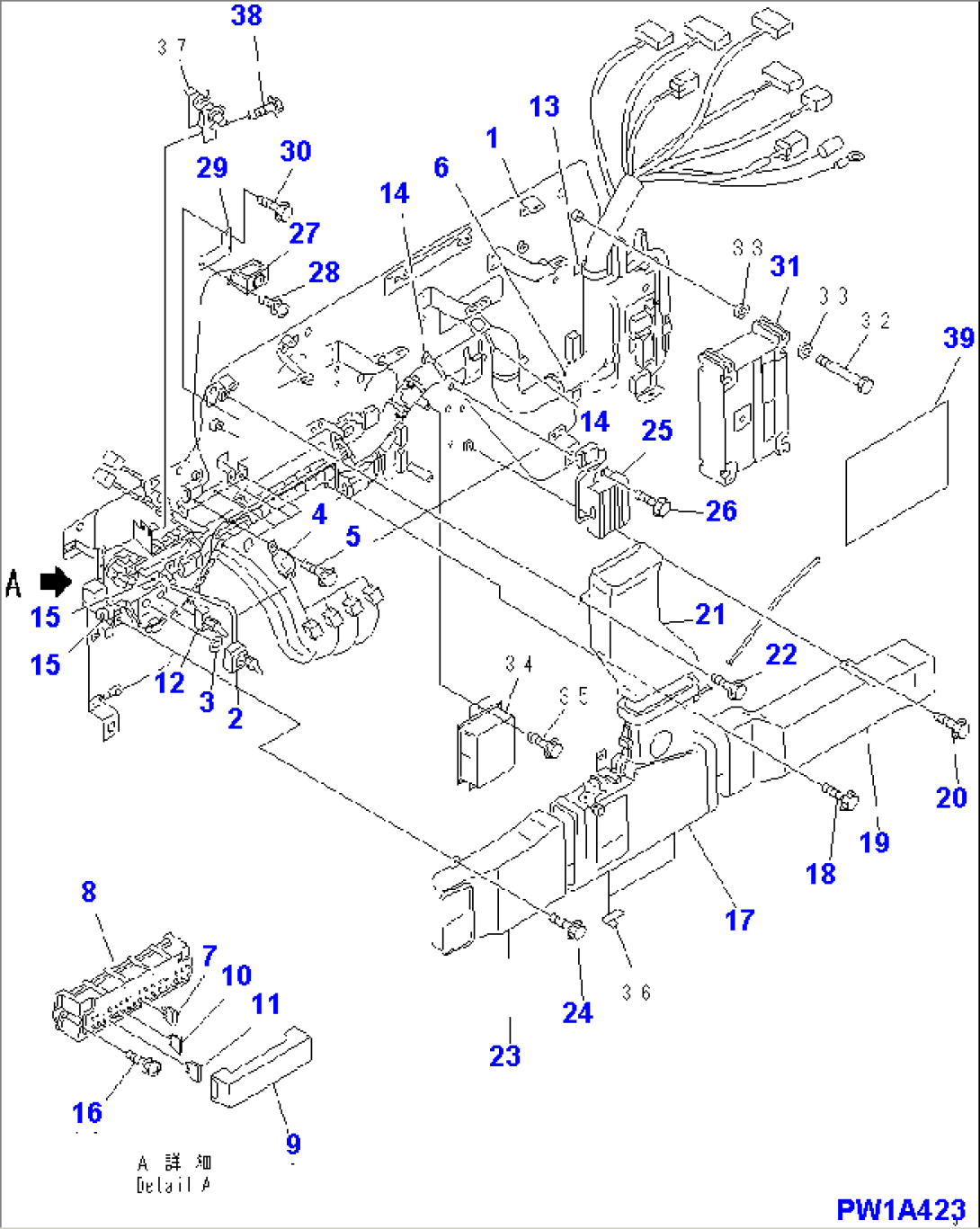

OPERATOR'S CAB (BASE)(#11001-)

Komatsu PC750-6-AM S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1207-06-61510BASE10001-
220Y-06-24120SWITCH ASS'Y10001-
301641-21223WASHER10001-
4569-06-61960RELAY11001-
501435-00610BOLT11001-
6209-06-77211WIRING HARNESS11001-
7205-06-73180FUSE, 15A10001-
8283-06-16110BOX10001-
9195-Z11-2290COVER10001-
10283-06-16190FUSE, 10A11001-
1122W-06-13160FUSE, 20A11001-
1220Y-06-24130SWITCH10001-
1320Y-06-24270CLIP10001-
1420Y-06-21460CLIP10001-
1520Y-06-23960CLIP10001-
1601023-10625SCREW10001-
1720Y-979-2130BOX ASS'Y10001-
1801435-01016BOLT10001-
1920Y-979-2221DUCT10001-
2001435-00610BOLT10001-
2120Y-979-2231DUCT10001-
2201435-00610BOLT10001-
2320Y-979-2242DUCT10001-
2401435-00610BOLT10001-
257827-11-1520RESISTOR11001-
2601435-00820BOLT10001-
27569-06-61850BUZZER11001-
2801023-10412SCREW11001-
2921M-06-15240BRACKET11001-
3001435-00610BOLT11001-
317834-22-8000CONTROLLER11031-
7834-22-9003CONTROLLER,PUMP11026-11030
7834-22-9002CONTROLLER,PUMP11001-11025
32567-99-71240BOLT11001-
33567-99-71250SPACER11001-
3420Y-06-25130RELAY BOX ASS'Y11001-
3501435-00630BOLT10001-
3608051-00801CLIP10001-
3720Y-06-23521LOCK10001-
3801435-00820BOLT10001-
3920Y-06-24220SHEET10001-
