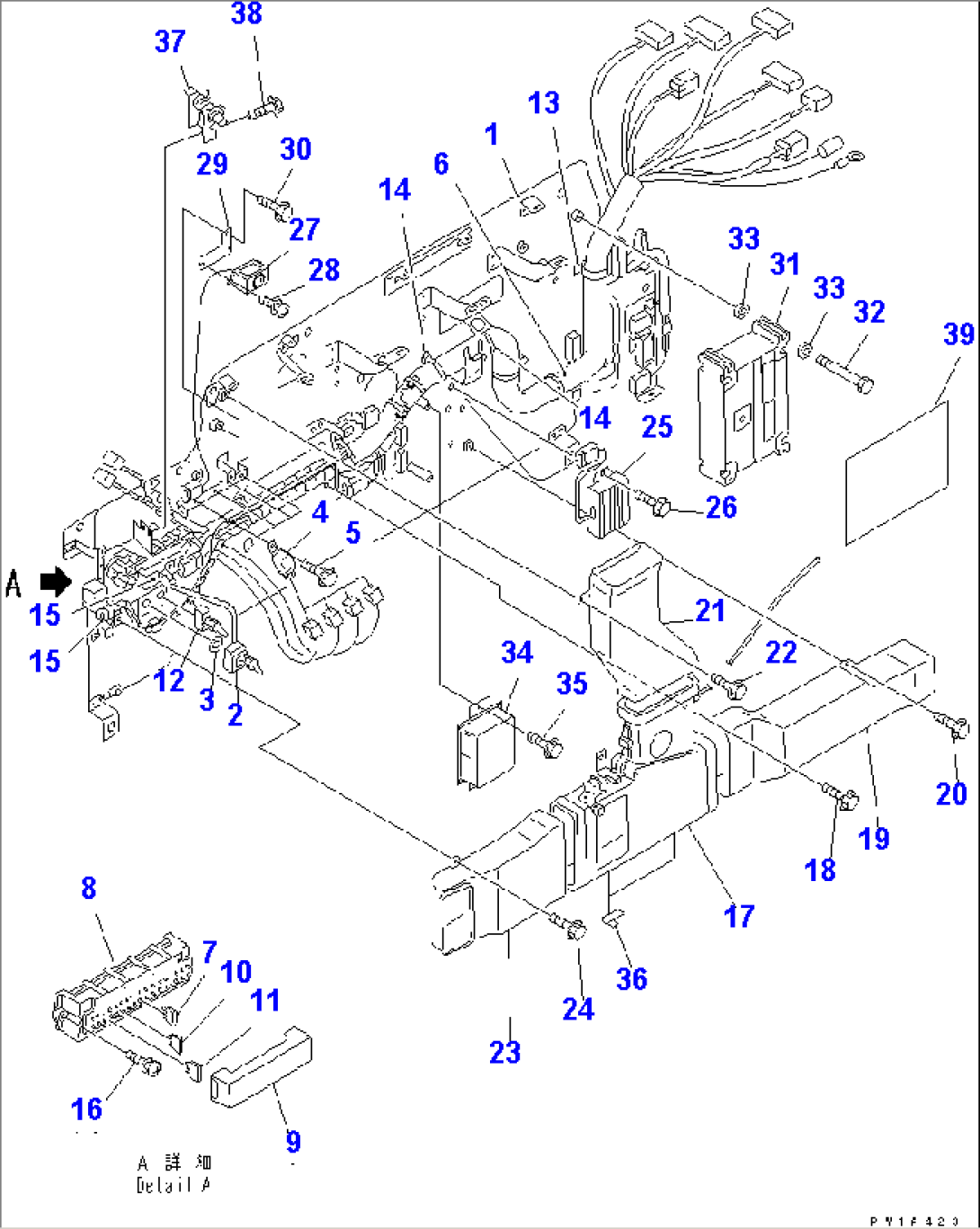

OPERATOR'S CAB (BASE)(#11064-)

Komatsu PC600LC-6A S/N 10001-UP (-50CENT. SPEC.) (FOR CANADA) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-06-15780BASE11064-
220Y-06-24120SWITCH ASS'Y11064-
301641-21223WASHER11064-
4569-06-61960RELAY11064-
501435-00610BOLT11064-
621M-06-15620WIRING HARNESS11064-
7205-06-73180FUSE, 15A,15A11064-
8283-06-16110BOX11064-
9283-06-16120COVER11064-
10283-06-16190FUSE, 10A,10A11064-
1122W-06-13160FUSE, 20A11064-
1220Y-06-24130SWITCH11064-
1320Y-06-24270CLIP11064-
1420Y-06-21460CLIP11064-
1520Y-06-23960CLIP11064-
1601023-10625SCREW11064-
1720Y-979-2130BOX ASS'Y11064-
1801435-01016BOLT11064-
1920Y-979-2221DUCT11064-
2001435-00610BOLT11064-
2120Y-979-2231DUCT11064-
2201435-00610BOLT11064-
2320Y-979-2242DUCT11064-
2401435-00610BOLT11064-
257827-11-1590RESISTOR11064-
2601435-00820BOLT11064-
27569-06-61850BUZZER11064-
2801023-10412SCREW11064-
2921M-06-15240BRACKET11064-
3001435-00610BOLT11064-
317834-22-9003CONTROLLER,PUMP11081-
317834-22-9002CONTROLLER,PUMP11064-11080
32567-99-71240BOLT11064-
33567-99-71250SPACER11064-
3420Y-06-25130RELAY BOX ASS'Y11064-
3501435-00630BOLT11064-
3608051-00801CLIP11064-
3720Y-06-23521LOCK11064-
3801435-00820BOLT11064-
3920Y-06-24220SHEET11064-
