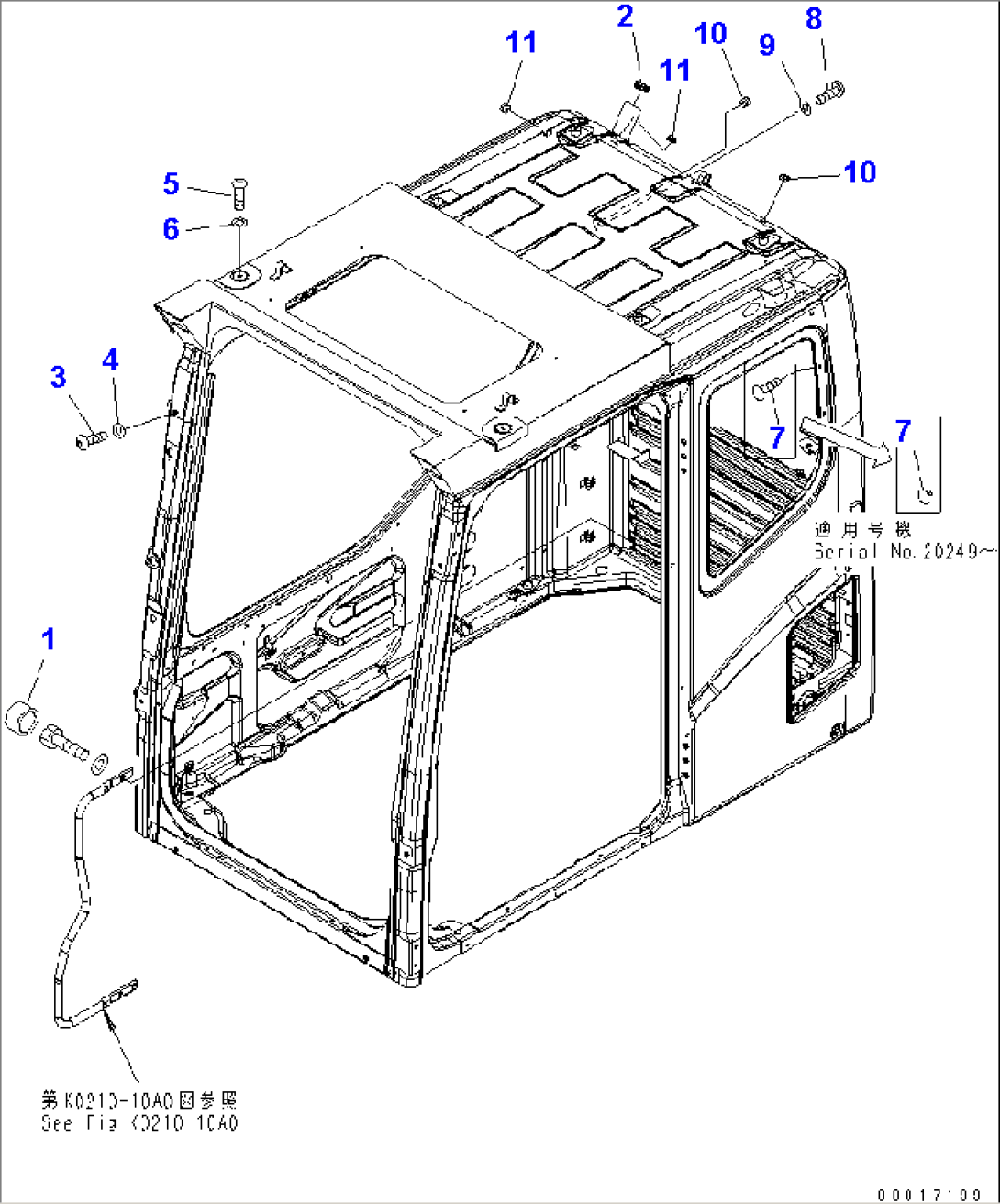

OPERATOR'S CAB (BOLT) (QUARRY SPEC.)
Komatsu PC1250-7 S/N 20001-UP (-30CENT. SPEC.) (FOR CIS) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 21N-54-00411 | CAB ASS'Y, QUARRY | 20001- | ||
| 21N-54-00460 | CAB ASS'Y, COLD A | 20001- | ||
| 1 | 20Y-54-52440 | CAP,BOLT | 20001- | |
| 2 | 09415-02512 | CAP | 20001- | |
| 3 | 01245-01220 | SCREW | 20001- | |
| 4 | 01643-71232 | WASHER | 20001- | |
| 5 | 01245-01220 | SCREW | 20001- | |
| 6 | 01643-71232 | WASHER | 20001- | |
| 7 | 208-53-13270 | RIVET | 20249- | |
| 7 | 124-911-5750 | RIVET | 20001-20248 | |
| 8 | 01245-00612 | SCREW | 20001- | |
| 9 | 01643-70623 | WASHER | 20001- | |
| 10 | 09415-01008 | CAP | 20001- | |
| 11 | 09415-01008 | CAP | 20001- |
