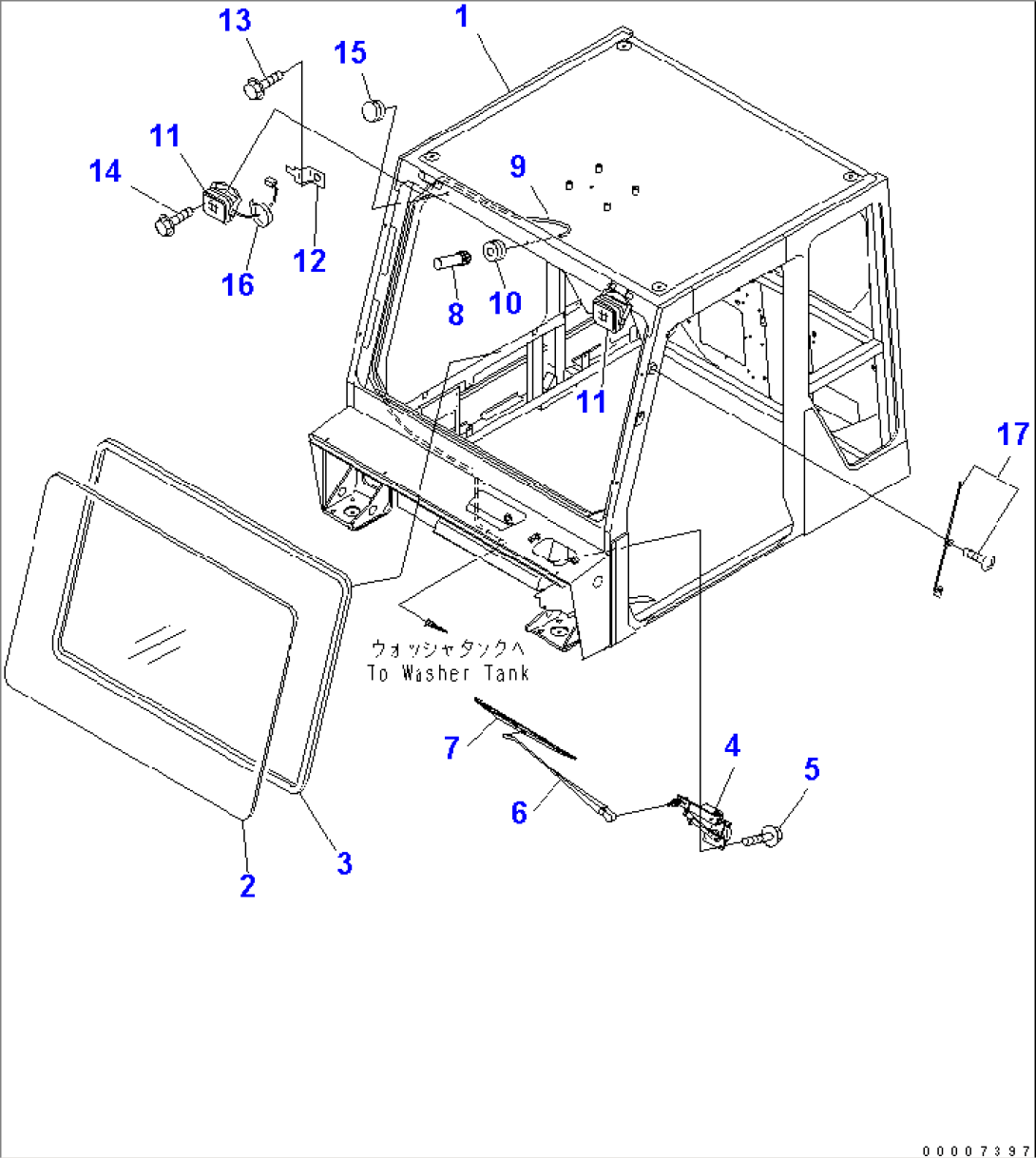

OPERATOR'S CAB (CAB AND FRONT PARTS)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-80-16300CAB ASS'Y1001-
256B-54-13130GLASS1001-
356B-54-13141WEATHER STRIP1001-
456B-54-13220WIPER MOTOR ASS'Y1001-
501435-00616BOLT1001-
656B-54-13230ARM,WIPER1001-
756B-54-13240BLADE,WIPER1001-
822T-55-11630NOZZLE ASS'Y1001-
956B-54-13290HOSE1001-
1008037-01008GROMMET1001-
11421-06-23360LAMP ASS'Y1001-
421-06-23320LENS1001-
421-06-23330BULBÂÂ, 70W1001-
08056-00271CONNECTOR1001-
1208053-01510CLIP1001-
1301435-01014BOLT1001-
1401435-01220BOLT1001-
15423-975-1140CAP1001-
1608034-20519BAND1001-
17421-56-21670ANTENNA1001-
