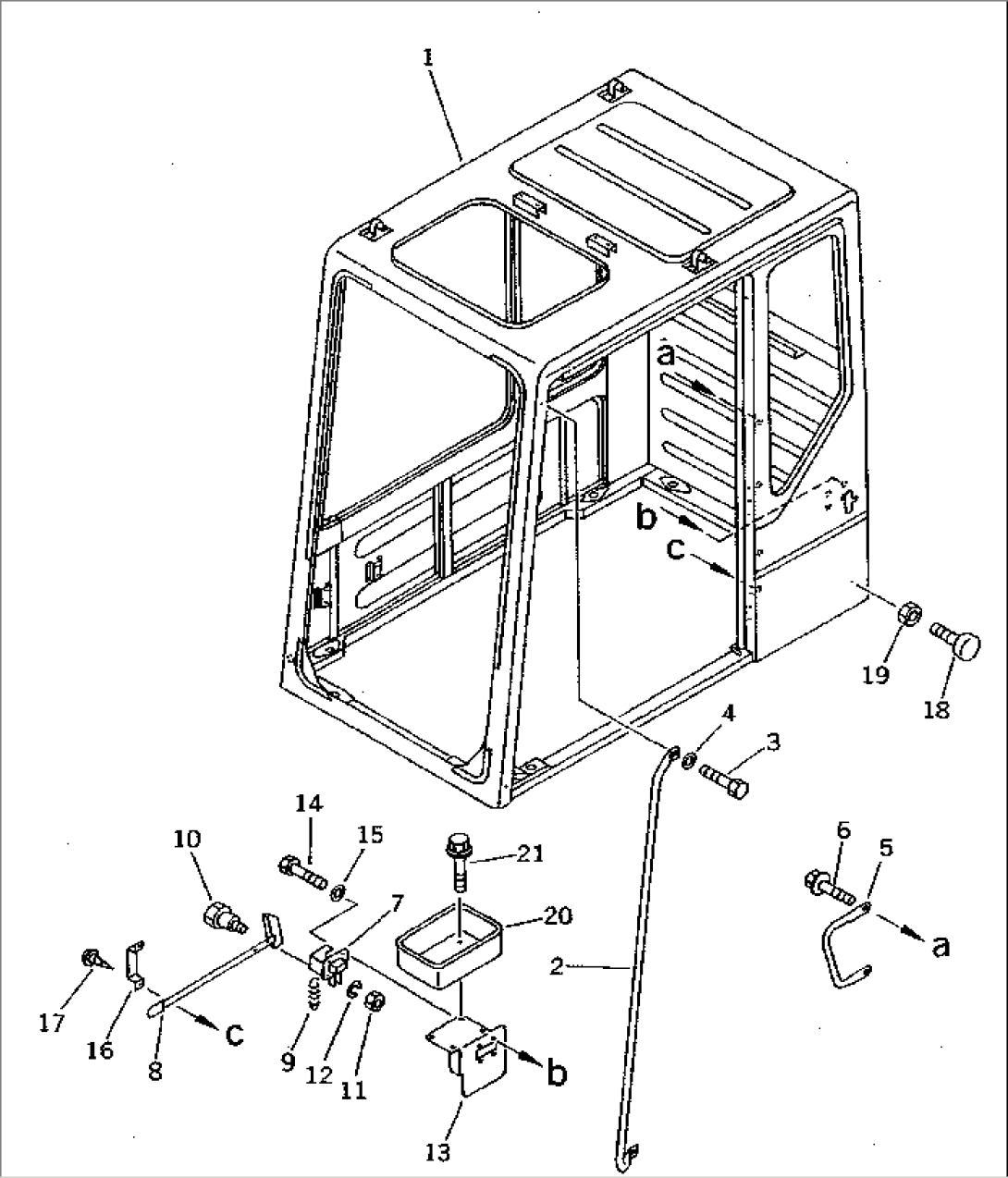

OPERATOR'S CAB (CAB) (FOR EUROPE)(#20001-20178)

Komatsu PC650-5 S/N 20001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
209-54-00090OPERATOR'S CAB ASS'Y20001-20178
1207-54-54111CAB20001-20178
220Y-54-11770GRIP20001-20178
320Y-43-12160BOLT20001-@
401643-71032WASHER20001-@
520Y-54-11783GRIP20001-@
620Y-54-14360BOLT20001-@
20Y-54-11890LOCK ASS'Y20001-@
720Y-54-13530LOCK20001-@
820Y-54-13540LEVER20001-@
920Y-54-13550SPRING20001-@
1020Y-54-13560PIN20001-@
1101580-10605NUT20001-@
1201602-20619WASHER20001-@
1320Y-54-14910PLATE20001-@
1401010-50825BOLT20001-@
1501643-30823WASHER20001-@
1620Y-54-11490BRACKET20001-20178
1701370-00412SCREW20001-20178
1820Y-54-11611STOPPER20001-@
1901580-11008NUT20001-@
20120-Y79-5930CASE20001-@
2101435-00616BOLT20001-@
