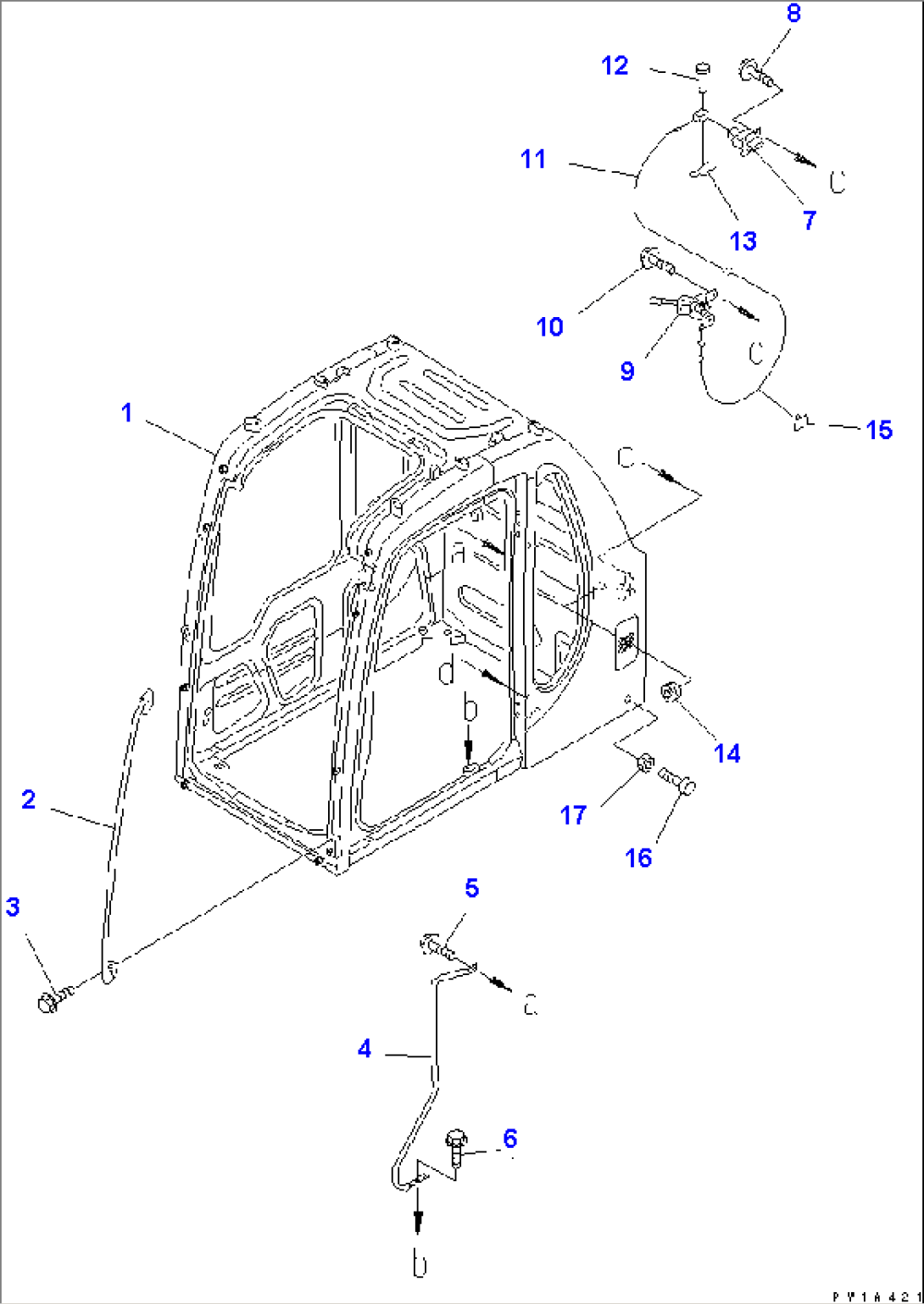

OPERATOR'S CAB (CAB, GRIP AND OPEN LOCK) (QUARRY SPEC.)(#K32001-)
Komatsu PC750LC-6K-01 S/N K30001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 21M-54-00060 | OPERATOR'S CAB ASS'Y | K32001- | ||
| 2 | 20Y-54-35680 | GRIP | K32001- | |
| 3 | 01435-40820 | BOLT | K32001- | |
| 4 | 20Y-54-36240 | GRIP | K32001- | |
| 5 | 01435-41025 | BOLT | K32001- | |
| 6 | 01435-41020 | BOLT | K32001- | |
| 7 | 20Y-54-36380 | LOCK | K32001- | |
| 8 | 01435-40820 | BOLT | K32001- | |
| 9 | 20Y-54-35982 | LOCK,RELEASE | K32001- | |
| 10 | 01435-40616 | BOLT | K32001- | |
| 11 | 20Y-54-35996 | CABLE | K32001- | |
| 12 | 04205-10520 | PIN | K32001- | |
| 13 | 04052-10530 | PIN | K32001- | |
| 14 | 09415-01610 | CAP | K32001- | |
| 15 | 08051-00801 | CLIP | K32001- | |
| 16 | 20Y-54-11611 | STOPPER | K32001- | |
| 17 | 01580-11008 | NUT | K32001- |
