OPERATOR'S CAB (CURTAIN) (FRONT)(#11012-)

Komatsu PC1800-6 S/N 10001-UP (EXTREME COLD TERRAIN SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

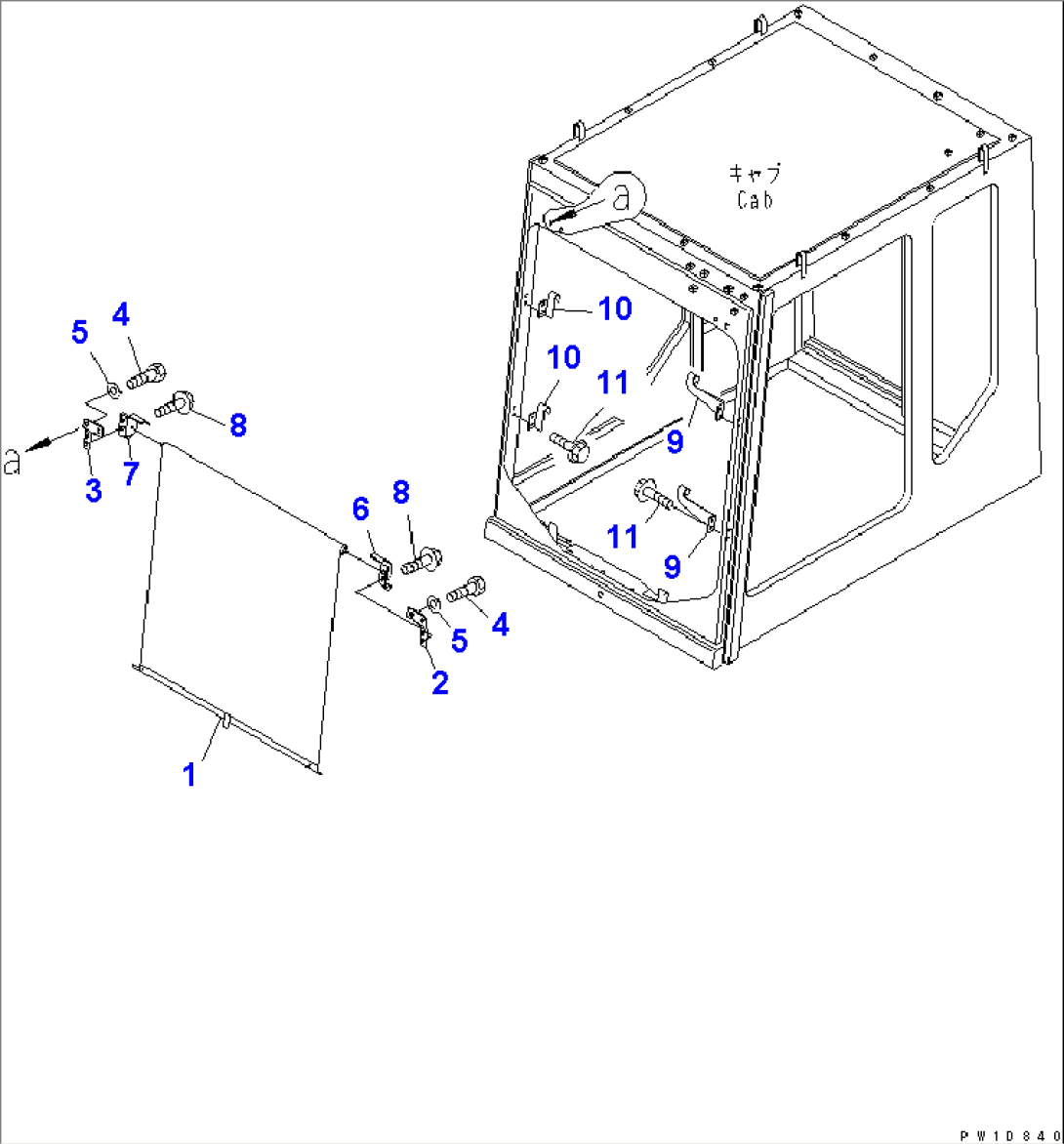

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
21T-54-00131CAB ASS'Y11002-
121T-54-69632CURTAIN ASS'Y11012-
221T-54-69860BRACKET11012-
321T-54-69720BRACKET11012-
401010-D0820BOLT10002-
501643-70823WASHER10002-
621T-54-69841BRACKET11012-
721T-54-69851BRACKET11012-
801435-40612BOLT11012-
921T-54-69692BRACKET11012-
1021T-54-69681BRACKET11012-
1101435-40612BOLT10002-
