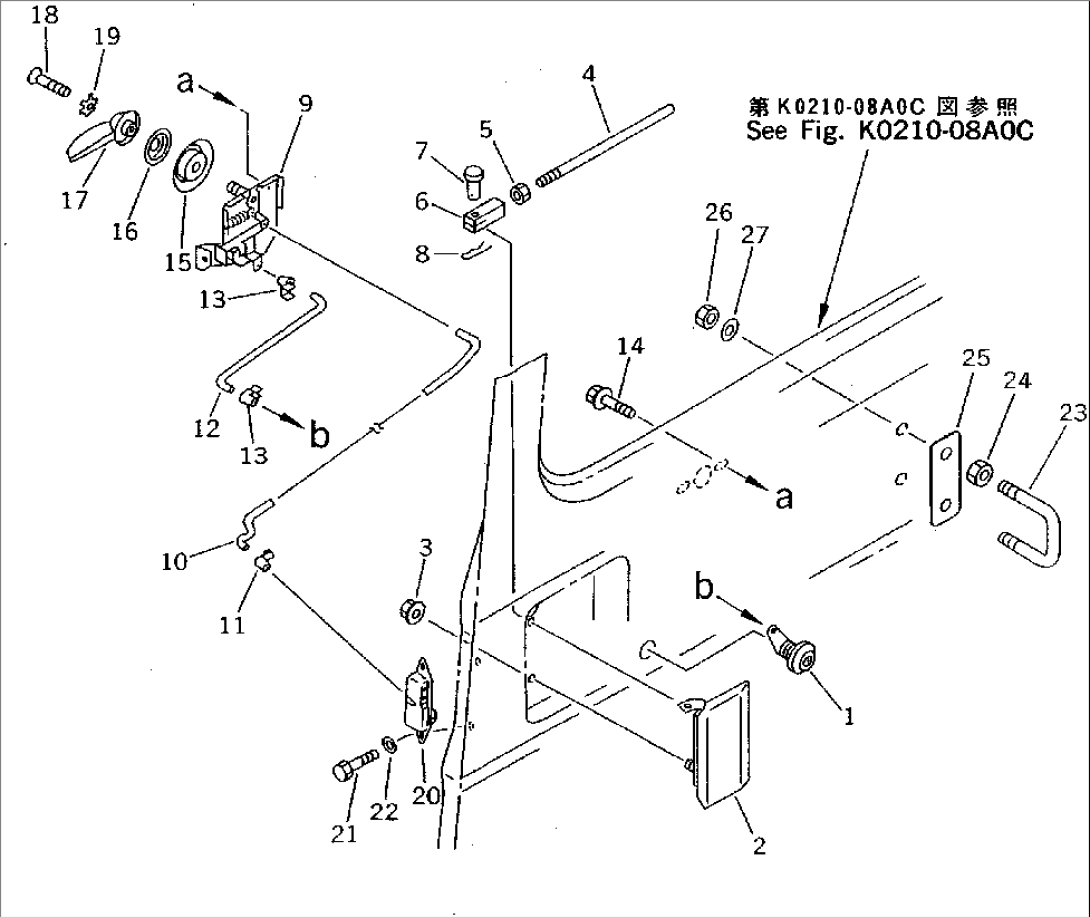

OPERATOR'S CAB (DOOR LOCK) (WITH HEATABLE GLASS)(#10224-)

Komatsu PC710-5 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
209-54-00070OPERATOR'S CAB ASS'Y10224-
209-54-00170DOOR ASS'Y10224-
1205-54-71642LOCK ASS'Y10224-
2205-54-72102HANDLE ASS'Y10224-
301584-00605NUT10224-
420Y-54-11710ROD10224-
501584-00605NUT10224-
604211-20634YOKE10224-
704205-10620PIN10224-
804052-00633PIN10224-
20Y-54-11701CONTROL ASS'Y10224-
920Y-54-13861REMOTE CONTROL A.10224-
9205-54-71840SNAP10224-
920Y-54-14620SPACER10224-
1020Y-54-11720ROD10224-
11205-54-71840SNAP10224-
1220Y-54-11730ROD10224-
13205-54-71830SNAP10224-
1401435-00616BOLT10224-
15566-54-24260BASE10224-
16566-54-24270ESCUTCHEON10224-
1720Y-54-13390HANDLE10224-
1801225-70510SCREW10224-
19205-54-71880WASHER10224-
2020Y-54-14520LOCK ASS'Y10224-
2101010-D0616BOLT10224-
2201643-70623WASHER10224-
2320Y-54-11813STRIKER10224-
2401581-01008NUT10224-
25209-54-61780PLATE10224-
2601580-11008NUT10224-
2701643-31032WASHER10224-
