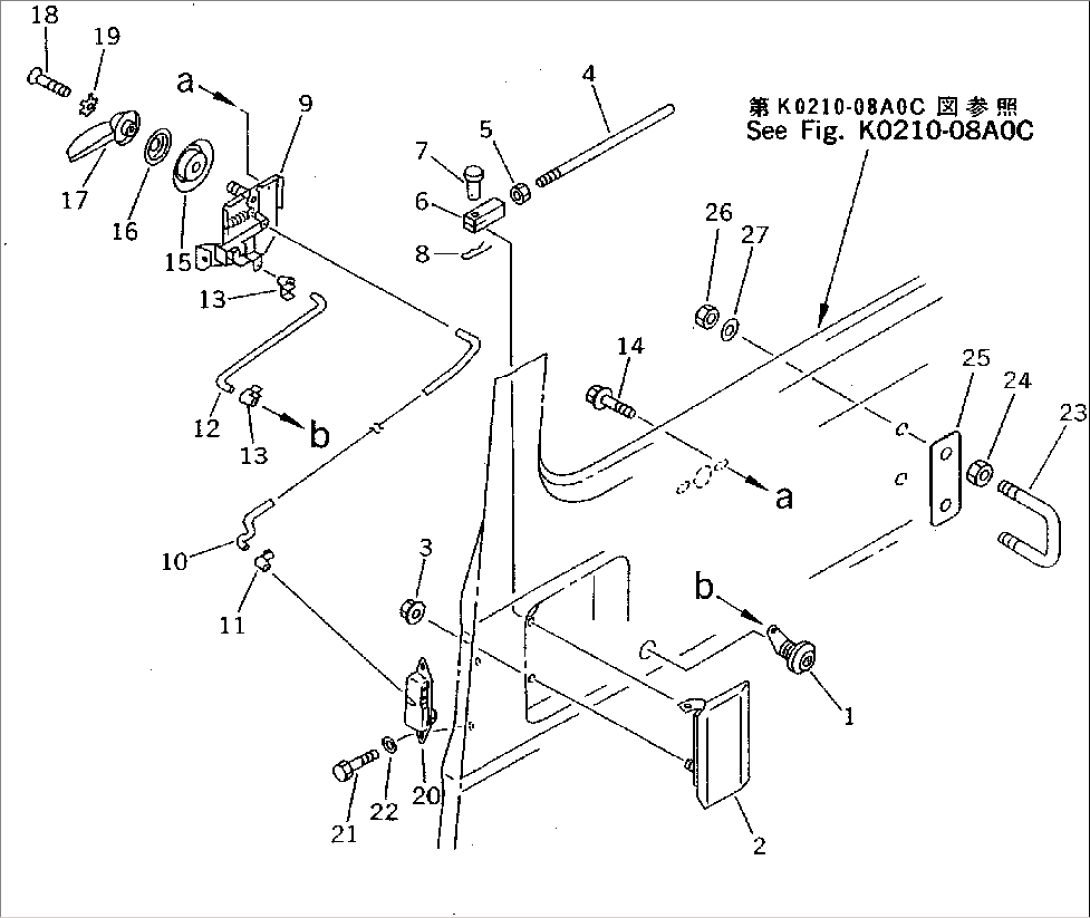

OPERATOR'S CAB (DOOR LOCK)(#10118-)

Komatsu PC710SE-5 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
209-54-00160OPERATOR'S CAB ASS'Y10118-
209-54-00170DOOR ASS'Y10118-
1205-54-71642LOCK ASS'Y10001-
2205-54-72102HANDLE ASS'Y10001-
301584-00605NUT10001-
420Y-54-11710ROD10001-
501584-00605NUT10001-
604211-20634YOKE10001-
704205-10620PIN10001-
804052-00633PIN10001-
20Y-54-11701CONTROL ASS'Y10001-
920Y-54-13861REMOTE CONTROL A.10001-
1020Y-54-11720ROD10001-
11205-54-71840SNAP10001-
1220Y-54-11730ROD10001-
13205-54-71830SNAP10001-
1401435-00616BOLT10001-
15566-54-24260BASE10001-
16566-54-24270ESCUTCHEON10001-
1720Y-54-13390HANDLE10001-
1801225-70510SCREW10001-
19205-54-71880WASHER10001-
2020Y-54-14520LOCK ASS'Y10001-
2101010-D0616BOLT10118-
2201643-70623WASHER10118-
2320Y-54-11813STRIKER10001-
2401581-01008NUT10001-
25209-54-61780PLATE10118-
2601580-11008NUT10001-
2701643-31032WASHER10001-
