OPERATOR'S CAB ELECTRICAL EQUIPMENT

Komatsu PC650-5/PC650LC-5 S/N A25001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

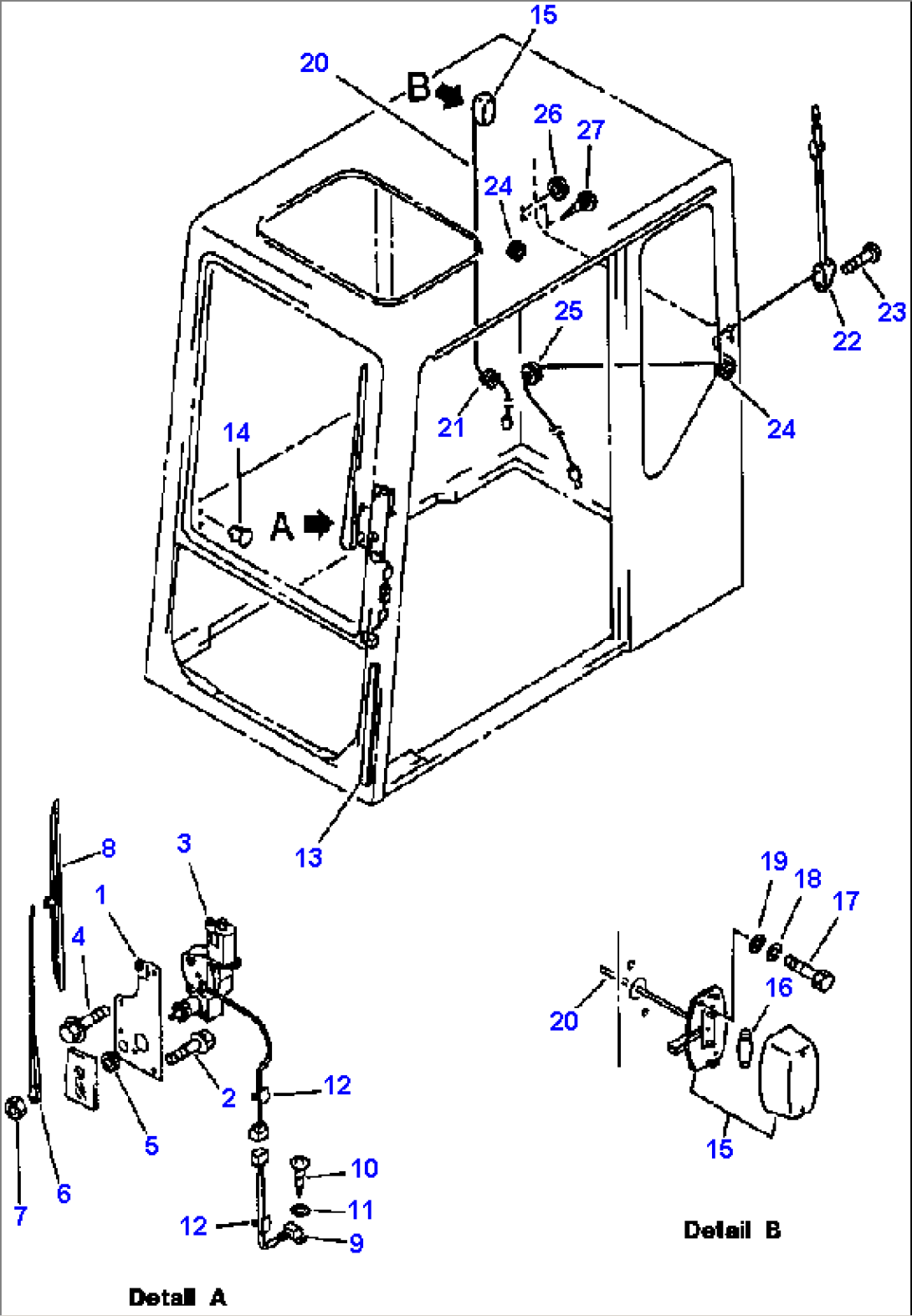

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-54-11791BRACKET
220Y-54-14360BOLT
320Y-06-11750MOTOR, WIPER
420Y-54-14380BOLT
508037-02512GROMMET
620Y-06-11760ARM
701580-10806NUT
820Y-06-11770BLADE, WIPER
920Y-06-11382WIRING HARNESS
1001370-00412SCREW
1101641-20405WASHER
1220Y-54-13440CLIP
1320Y-54-14510DUCT
1420Y-54-14540PLUG
1508141-02400LIGHT, DOME
1608116-02410BULB, 10W
1701220-40412SCREW
1801601-20410WASHER
1901641-20405WASHER
2020Y-06-13230WIRING HARNESS
2108037-01008GROMMET
2208912-01500ANTENNA
2301220-40420SCREW
2408037-01008GROMMET
2508037-01610GROMMET
2609415-01008CAP
2701370-00412SCREW
