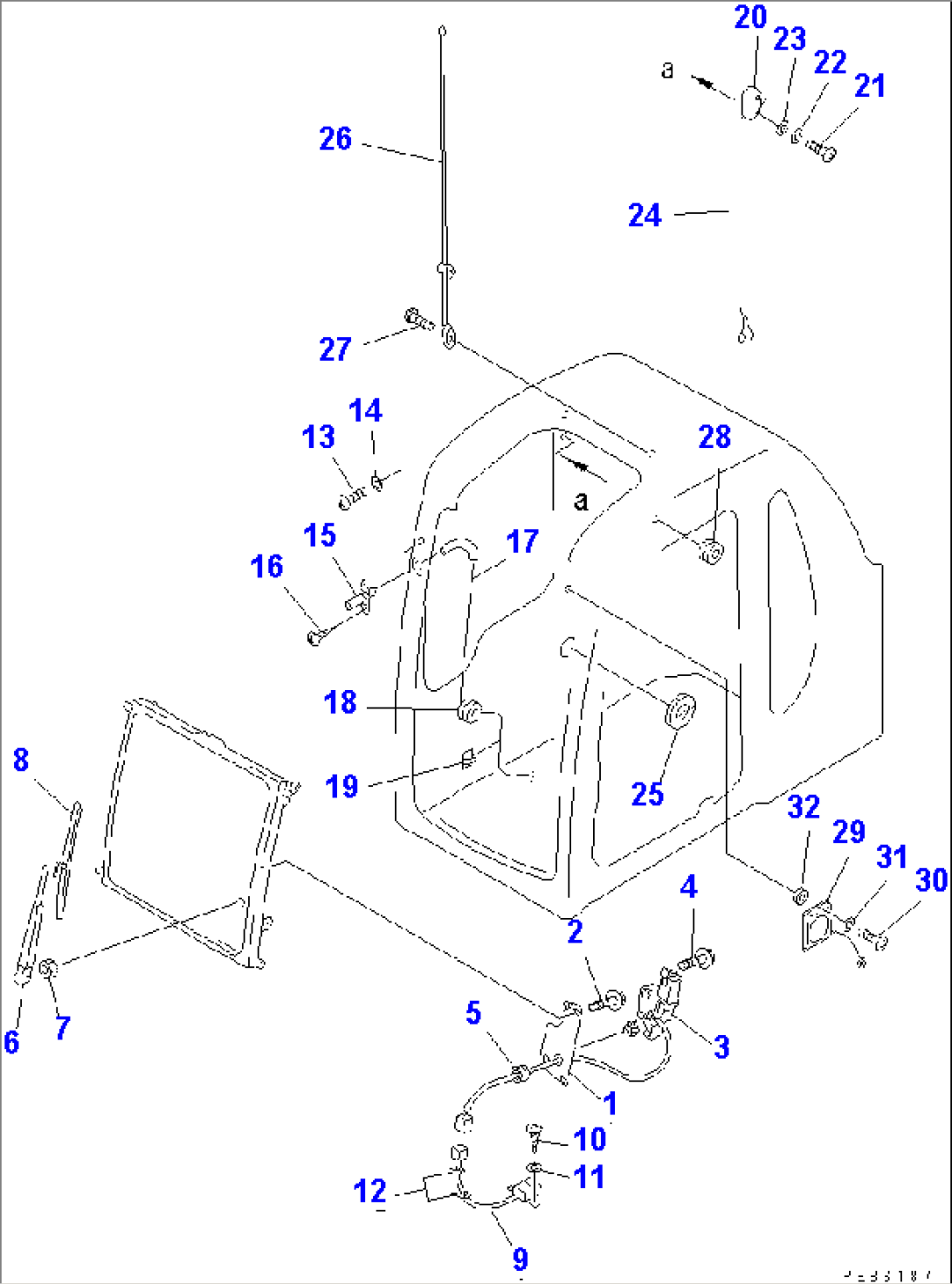

OPERATOR'S CAB (ELECTRICAL)(#30249-)

Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
207-54-00343CAB ASS'Y32368-
207-54-00342CAB ASS'Y32001-32367
207-54-00340CAB ASS'Y30249-31999
120Y-54-11791BRACKET30249-
201435-40825BOLT30447-
201435-30825BOLT30249-30446
3207-06-11850MOTOR30249-
420Y-54-14380BOLT30249-
508037-02512GROMMET30249-
620Y-06-11760ARM30249-
701580-10806NUT30249-
820Y-06-11770BLADE30249-
920Y-06-11382WIRING HARNESS30249-
1001370-40408SCREW30249-
1101641-50405WASHER30249-
1220Y-54-13440CLIP30249-
1301220-70620SCREW30249-
1401641-20608WASHER30249-
1520Y-54-39511NOZZLE30249-
1601370-10520SCREW30249-
1717M-911-2670HOSE30249-
1808037-01008GROMMET30249-
1908051-00801CLIP30249-
2008141-02400LAMP30249-
2008116-02410BULB, 10W30249-
2101370-00420SCREW32670-
2101220-40420SCREW30249-32669
2201601-20410WASHER30249-32669
2301641-20405WASHER30249-32669
24205-06-71550WIRE30249-
2520Y-54-36150GROMMET30249-
2608912-00000ANTENNA30249-
2701220-40420SCREW30249-
2808037-01610GROMMET30249-
29201-06-71270SPEAKER30249-
3001220-40525SCREW30249-
3101601-20513WASHER30249-
32195-979-7290COLLAR30249-
