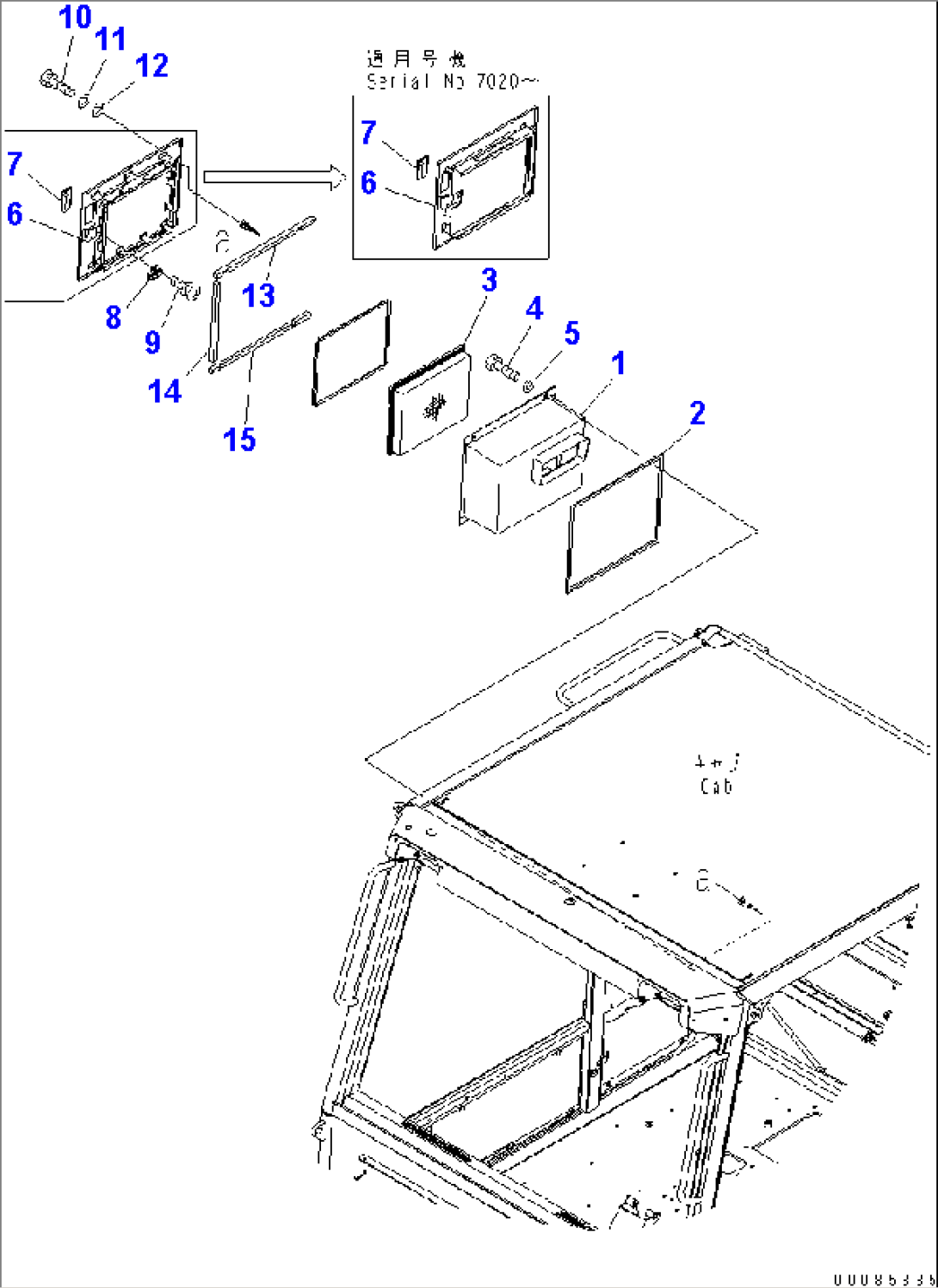

OPERATOR'S CAB (FILTER BOX)(#7001-)
Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56E-07-22512 | CASE | 7001- | |
| 2 | 421-07-33450 | SEAL | 7001- | |
| 3 | 426-07-32441 | FILTER | 7001- | |
| 4 | 01010-80616 | BOLT | 7001- | |
| 5 | 01643-30623 | WASHER | 7001- | |
| 6 | 56B-07-22611 | COVER | 7020- | |
| 6 | 56E-07-22612 | COVER | 7001-7019 | |
| 7 | 418-926-3660 | HANDLE | 7001- | |
| 8 | 419-926-3630 | STOPPER | 7001- | |
| 9 | 01023-10512 | SCREW | 7001- | |
| 10 | 01010-80620 | BOLT | 7001- | |
| 11 | 01643-30623 | WASHER | 7001- | |
| 12 | 01643-70623 | WASHER | 7020- | |
| 12 | 01643-30623 | WASHER | 7001-7019 | |
| 13 | 56E-07-22621 | SHEET | 7001- | |
| 14 | 56E-07-22631 | SHEET | 7001- | |
| 15 | 56E-07-22640 | SHEET | 7001- |
