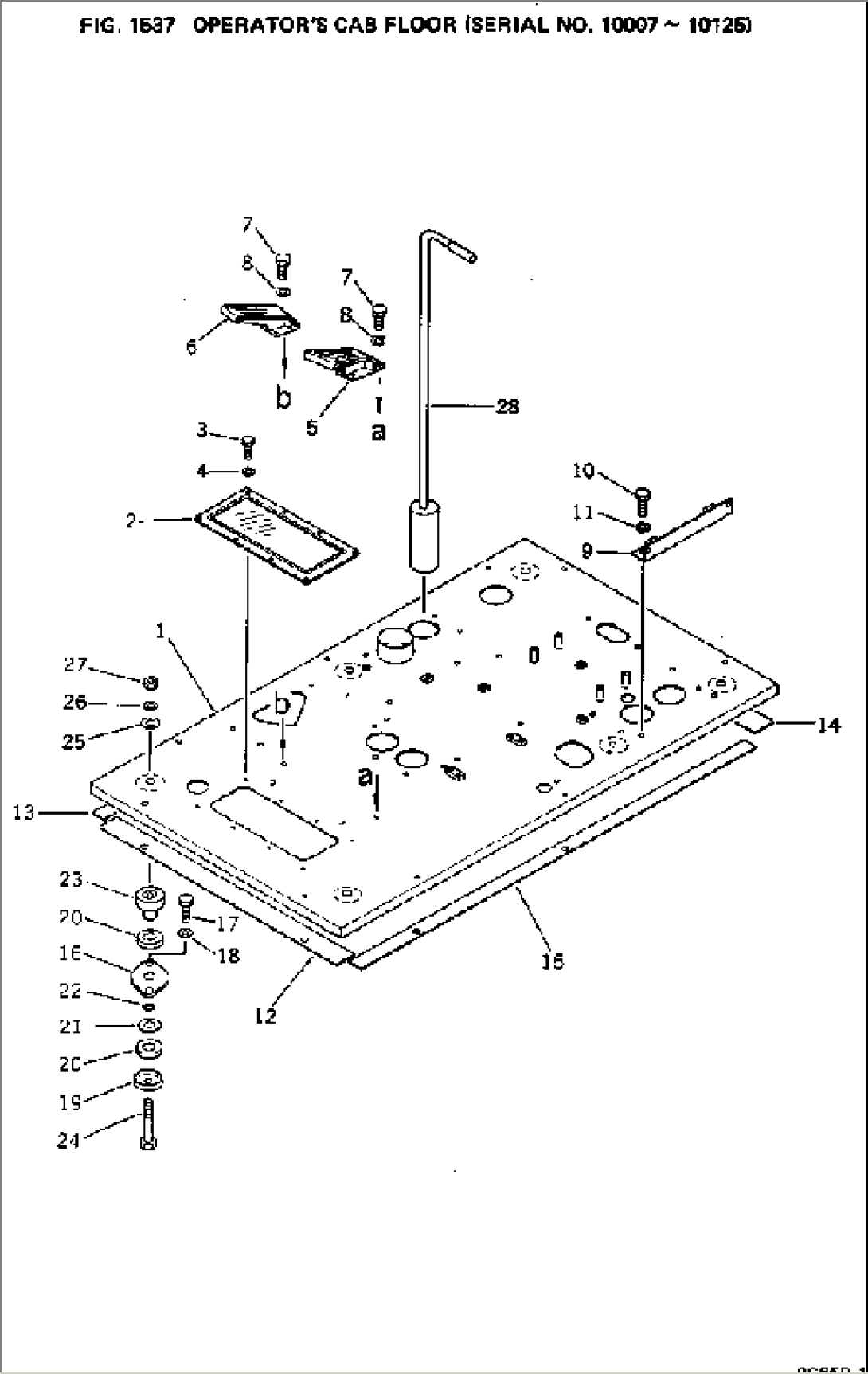

OPERATOR'S CAB FLOOR(#10007-10125)
Komatsu PC650-1 S/N 10007-UP · REVOLVING FRAME AND CAB
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 209-54-11812 | FLOOR | 10007-10125 | |
| 2 | 209-54-11791 | SASH | 10007-@ | |
| 3 | 01010-50635 | BOLT | 10007-@ | |
| 4 | 01643-30623 | WASHER | 10007-@ | |
| 5 | 209-43-13380 | FOOT REST | 10007-@ | |
| 6 | 209-43-11120 | FOOT REST | 10007-@ | |
| 7 | 01010-51025 | BOLT | 10007-@ | |
| 8 | 01643-31032 | WASHER | 10007-@ | |
| 9 | 209-54-32110 | BRACKET | 10007-@ | |
| 10 | 01010-51225 | BOLT | 10007-@ | |
| 11 | 01643-31232 | WASHER | 10007-@ | |
| 12 | 209-54-32120 | SHEET | 10007-@ | |
| 13 | 209-54-32150 | SHEET | 10007-@ | |
| 14 | 209-54-32130 | SHEET | 10007-@ | |
| 15 | 209-54-32140 | SHEET | 10007-@ | |
| 16 | 207-54-15550 | FLANGE | 10007-@ | |
| 17 | 01010-51240 | BOLT | 10007-@ | |
| 18 | 01643-31232 | WASHER | 10007-@ | |
| 19 | 201-54-21860 | COLLAR | 10007-10125 | |
| 20 | 203-54-21110 | CUSHION | 10007-@ | |
| 21 | 207-54-15570 | SPACER | 10007-@ | |
| 22 | 07000-02021 | O-RING | 10007-@ | |
| 23 | 207-54-18420 | COLLAR | 10007-10125 | |
| 24 | 207-54-15540 | BOLT | 10007-@ | |
| 25 | 01643-32060 | WASHER | 10007-@ | |
| 26 | 01643-31645 | WASHER | 10007-@ | |
| 27 | 01580-11613 | NUT | 10007-@ | |
| 28 | 209-54-11841 | PIN | 10007-@ |
