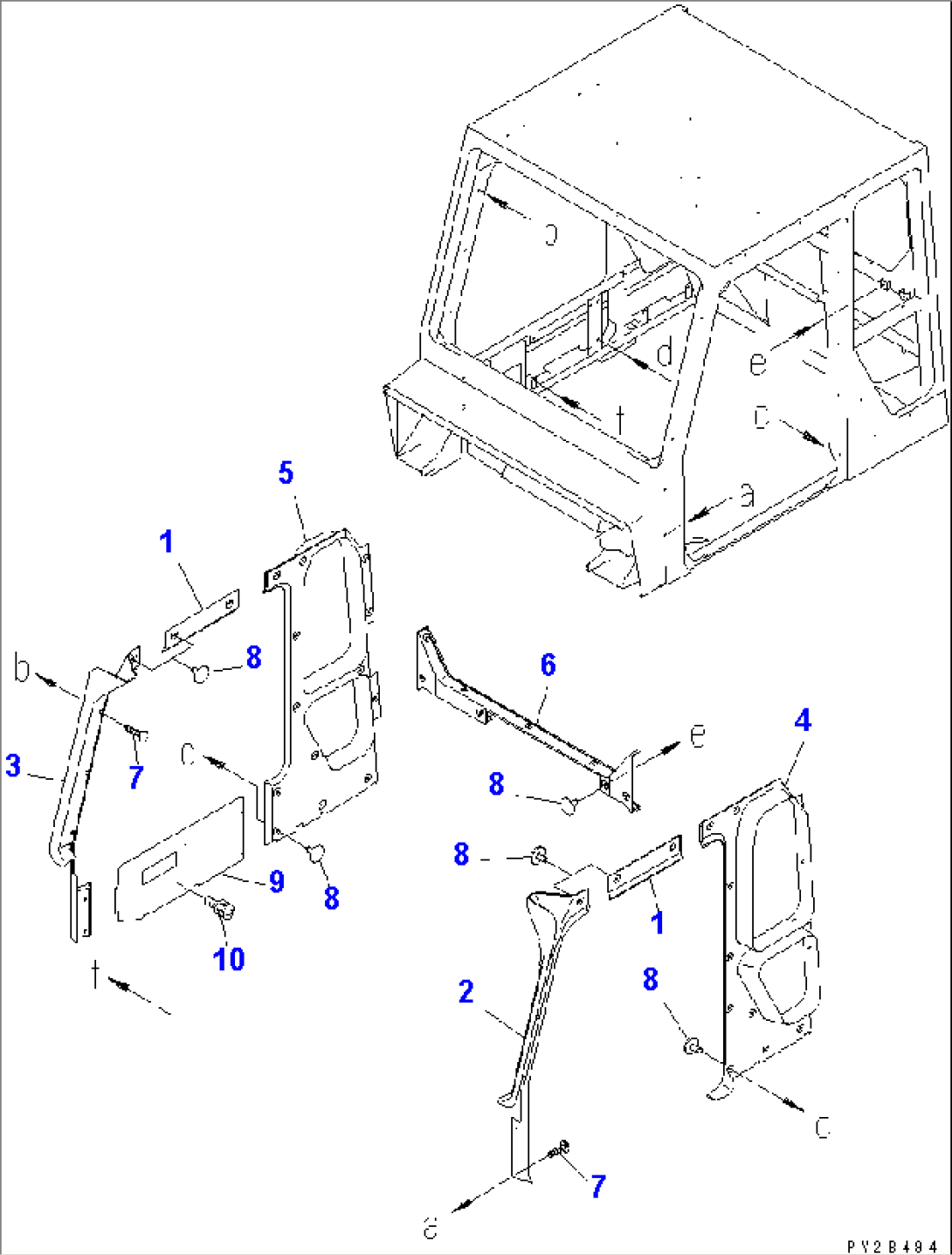

OPERATOR'S CAB (INSIDE COVER)

Komatsu HM350-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y,ROPS1001-
56C-54-13700CAB ASS'Y,(-40ßC)1001-
156B-54-13410COVER1001-
256B-54-13710COVER1001-
356B-54-13720COVER1001-
456B-54-13731COVER,SIDEÂ, L.H.1001-
556B-54-13741COVER,SIDEÂ, R.H.1001-
656B-54-13750COVER1001-
756B-54-13760BUTTON1001-
856B-54-14640RIVET1041-
23S-55-51950RIVET1001-1040
956B-54-13362PLATE1001-
1001023-70612SCREW1001-
