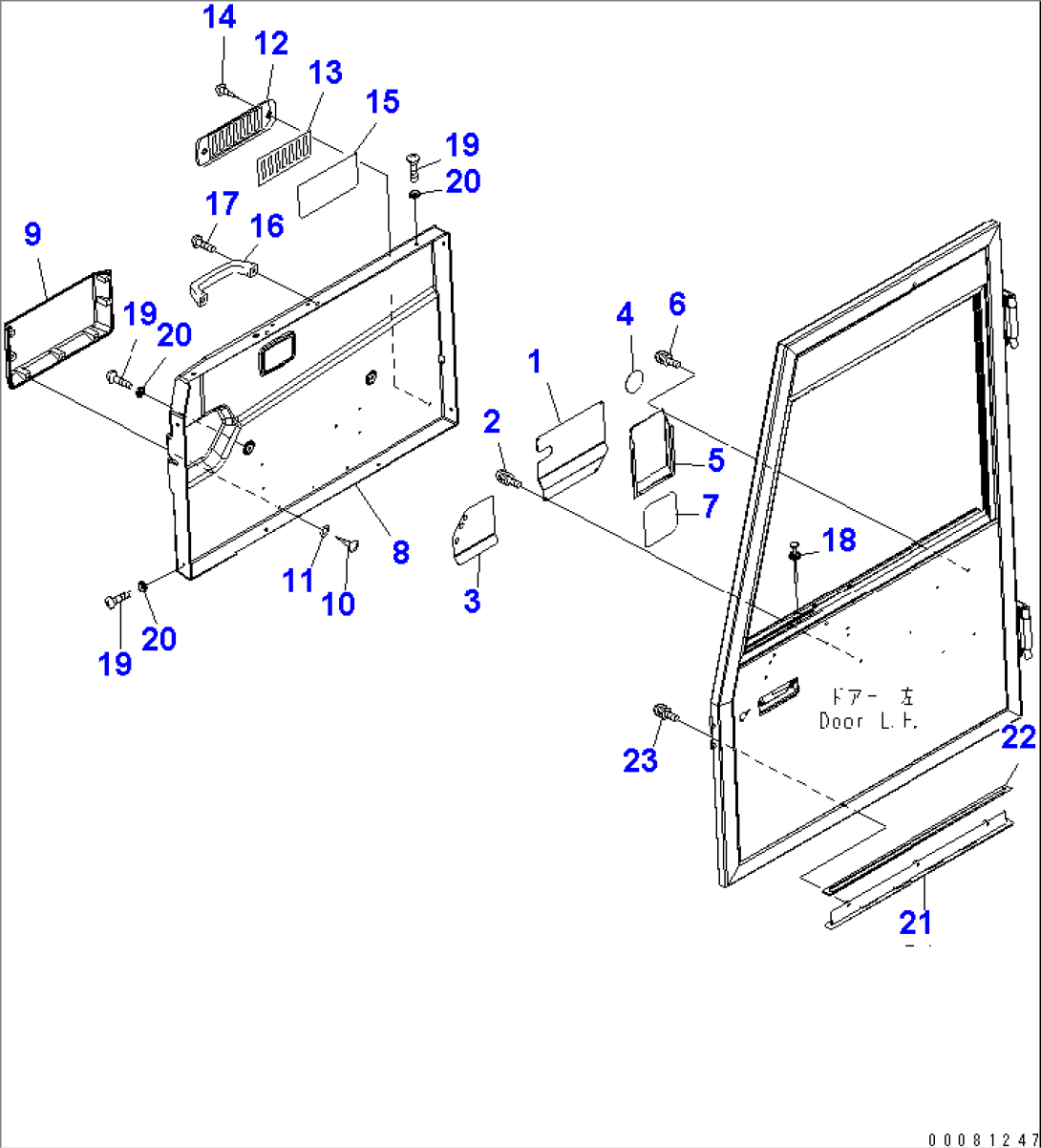

OPERATOR'S CAB (L.H. DOOR, ACCESSORY PARTS)(#2611-)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-54-24100 | DOOR ASS'Y,L.H. | 2001- | ||
| 1 | 561-54-84220 | PLATE | 2001- | |
| 2 | 01023-60410 | SCREW | 2001- | |
| 3 | 561-54-84230 | SHEET | 2001- | |
| 4 | 569-54-84690 | SHEET | 2001- | |
| 5 | 561-54-84240 | COVER | 2001- | |
| 6 | 01023-60410 | SCREW | 2001- | |
| 7 | 561-54-84640 | SHEET | 2001- | |
| 8 | 561-54-84123 | COVER | 2001- | |
| 9 | 56E-54-24470 | 2001- | ||
| 10 | 01370-00412 | SCREW | 2457- | |
| 11 | 01640-20408 | WASHER | 2001- | |
| 12 | 566-54-24811 | GRILLE | 2001- | |
| 13 | 566-54-24821 | SHUTTER ASS'Y | 2001- | |
| 14 | 01370-00616 | SCREW | 2001- | |
| 15 | 561-54-84650 | RUBBER | 2001- | |
| 16 | 361-54-21150 | HANDLE | 2001- | |
| 17 | 01245-00816 | SCREW | 2001- | |
| 18 | 08037-01008 | GROMMET | 2001- | |
| 19 | 01225-70616 | SCREW | 2001- | |
| 20 | 418-926-3490 | WASHER | 2001- | |
| 21 | 561-54-84262 | COVER | 2001- | |
| 22 | 561-54-84770 | SHEET | 2001- | |
| 23 | 01023-60616 | SCREW | 2001- |
