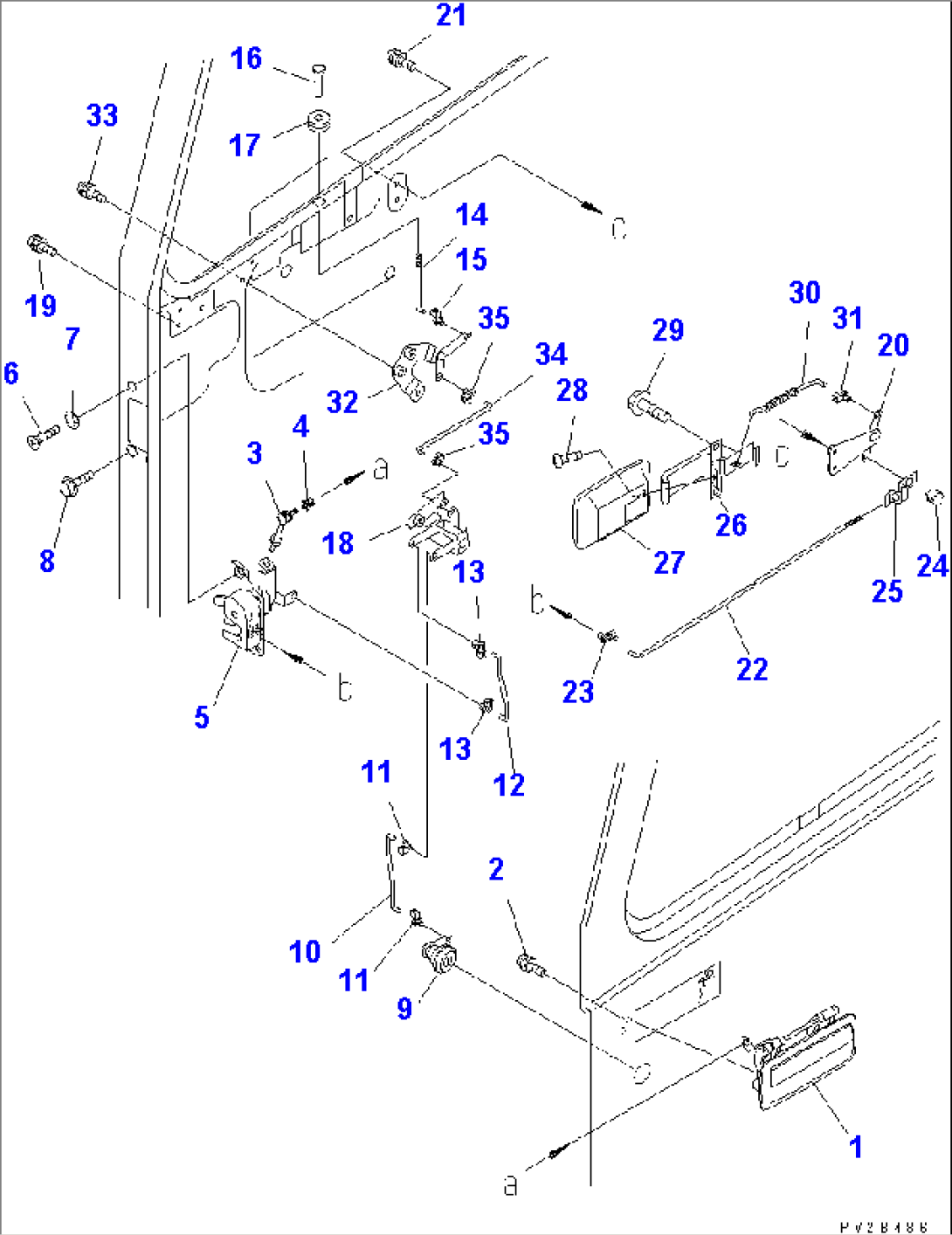

OPERATOR'S CAB (L.H. DOOR, DOOR LOCK)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y,ROPS1001-
56B-54-14101DOOR ASS'Y,L.H.1001-
156B-54-14260HANDLE1001-
201023-60612SCREW1001-
356B-54-14210ROD1001-
4417-56-21520BUSHING1001-
5423-56-21340LOCK,L.H.1001-
601224-40616SCREW1001-
7421-54-16440WASHER1001-
801435-00612BOLT1001-
9427-56-11790LOCK ASS'Y1001-
1056B-54-14240ROD1001-
11421-56-11611HOOK1001-
1256B-54-14230ROD1001-
13421-56-11611HOOK1001-
1456B-54-14250ROD1001-
15421-56-11611HOOK1001-
16419-54-16880KNOB1001-
1708037-01008GROMMET1001-
1856B-54-14730BRACKET1001-
1901023-60612SCREW1001-
2056B-54-14190BRACKET1001-
2101023-60612SCREW1001-
2256B-54-14220ROD1001-
23421-56-11611HOOK1001-
24425-54-16460PIN1001-
25425-54-16450SPRING1001-
26421-56-11550HANDLE1001-
27421-56-11560COVER1001-
28421-56-11860SCREW1001-
2901435-00612BOLT1001-
30423-56-21230ROD1001-
31421-56-11611HOOK1001-
3256B-54-14480BRACKET1001-
3301023-60612SCREW1001-
3456B-54-14490ROD1001-
35421-56-11611HOOK1001-
