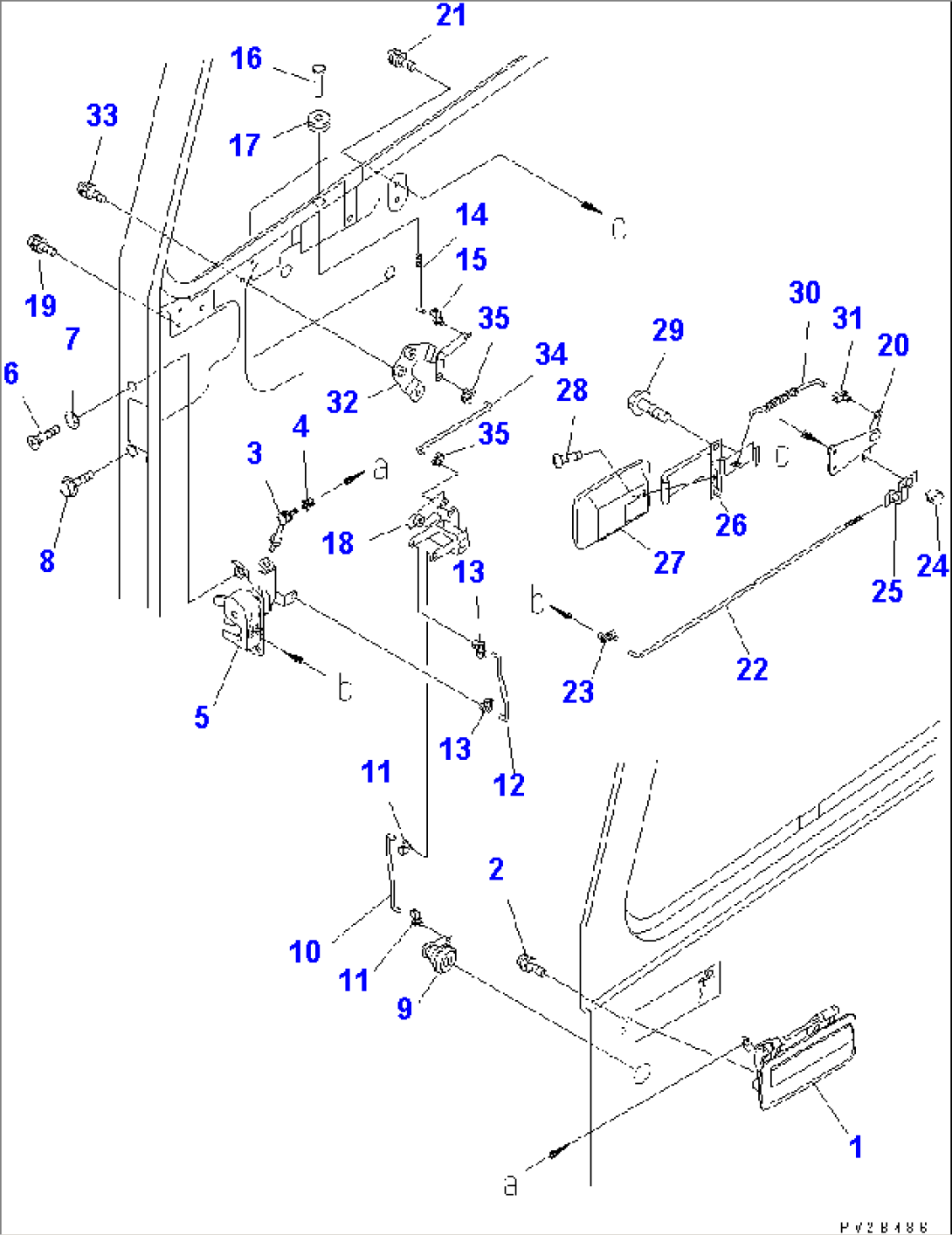

OPERATOR'S CAB (L.H. DOOR, DOOR LOCK)(#1001-1015)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-13001CAB ASS'Y,ROPS1001-1015
56B-54-14101DOOR ASS'Y,L.H.1001-1015
156B-54-14260HANDLE1001-1015
201023-60612SCREW1001-1015
356B-54-14210ROD1001-1015
4417-56-21520BUSHING1001-1015
5423-56-21340LOCK,L.H.1001-1015
601224-40616SCREW1001-1015
7421-54-16440WASHER1001-1015
801435-00612BOLT1001-1015
9427-56-11790LOCK ASS'Y1001-1015
1056B-54-14240ROD1001-1015
11421-56-11611HOOK1001-1015
1256B-54-14230ROD1001-1015
13421-56-11611HOOK1001-1015
1456B-54-14250ROD1001-1015
15421-56-11611HOOK1001-1015
16419-54-16880KNOB1001-1015
1708037-01008GROMMET1001-1015
1856B-54-14730BRACKET1001-1015
1901023-60612SCREW1001-1015
2056B-54-14190BRACKET1001-1015
2101023-60612SCREW1001-1015
2256B-54-14220ROD1001-1015
23421-56-11611HOOK1001-1015
24425-54-16460PIN1001-1015
25425-54-16450SPRING1001-1015
26421-56-11550HANDLE1001-1015
27421-56-11560COVER1001-1015
28421-56-11860SCREW1001-1015
2901435-00612BOLT1001-1015
30423-56-21230ROD1001-1015
31421-56-11611HOOK1001-1015
3256B-54-14480BRACKET1001-1015
3301023-60612SCREW1001-1015
3456B-54-14490ROD1001-1015
35421-56-11611HOOK1001-1015
